Programmerbare digitale indgange
Velegnet til Ring Hovedenhed
8 DI & 5 DO
4 indgangsstrøm & 3 indgangsspænding
Fejloptager
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

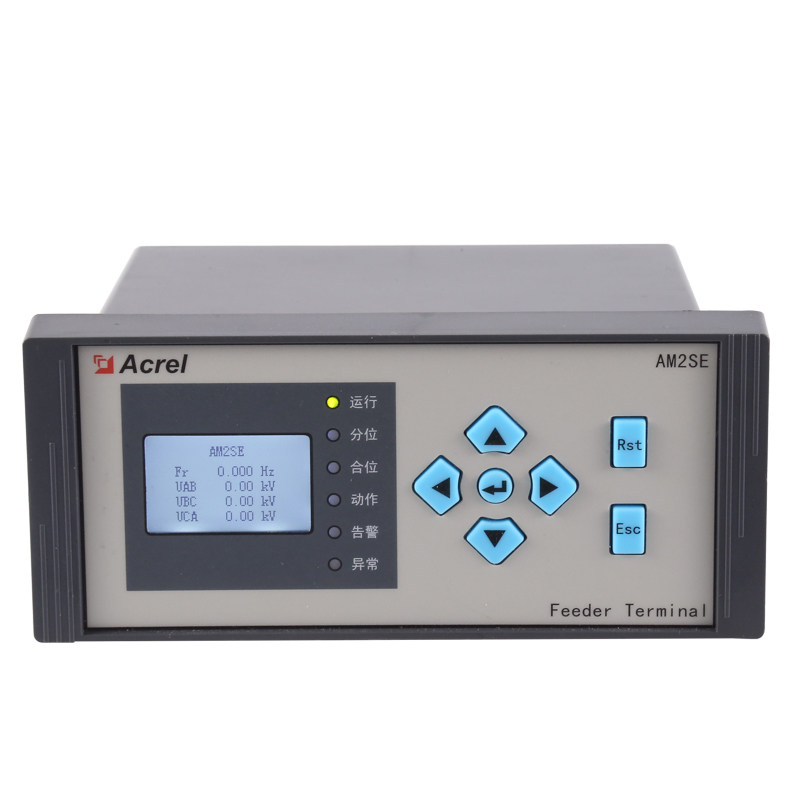

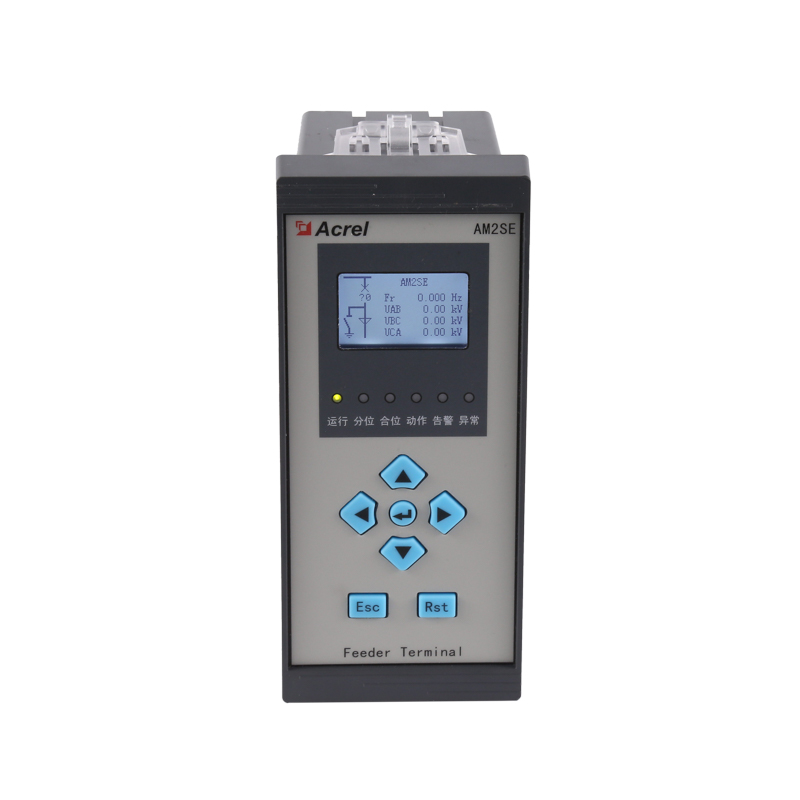

Acrel AM2SE beskyttelsesrelæ er en yderst tilpasningsdygtig løsning designet til mellemspænding (10kV) applikationer. Den har et modulært design med programmerbare digitale indgange (8 DI & 5 DO), hvilket gør den ideel til ringhovedenheder og MV-koblingsudstyr. Relæet understøtter 4 indgangsstrømme og 3 indgangsspændinger, hvilket giver fleksibilitet til forskellige feederbeskyttelsesscenarier.
Udstyret med avancerede beskyttelsesfunktioner overholder AM2SE ANSI-standarderne, herunder 50N, 51, 51N, 46, 49F, 27 og 59N. Den inkluderer en fejloptager til detaljeret hændelsesanalyse, hvilket forbedrer systemets pålidelighed og vedligeholdelseseffektivitet.
Relæet tilbyder alsidige kommunikationsmuligheder med understøttelse af Modbus-RTU/TCP og IEC 60870-5-103 protokoller. Dens kraftfulde CPU sikrer effektiv databehandling og integration i moderne strømsystemer. Derudover giver AM2SE USB-forbindelse for nem konfiguration og programmerbare 4-20mA DC-udgange til analog signaltransmission.
Med sit robuste design og omfattende funktionssæt er AM2SE beskyttelsesrelæet et pålideligt valg til sikring af mellemspændingsnetværk, der sikrer effektiv og sikker strømfordeling.
| Tekniske parametre | Værdi | |||
| Input | Forbindelse | Enkeltfaset-2-leder, 3-faset-3-leder, 3-faset-4-leder | ||
| Frekvens | 45-65 Hz | |||
| Spænding | Bedømmelse: | |||
| enkeltfaset: AC 100V, 400V | ||||
| Trefaset: AC 3×57,7V/100V(100V),3×220V/380V(400V),3×380V/660V(660V)(kun 96 størrelse) | ||||
| Overbelastning: 1,2 fold rating {kontinuerlig): 2 fold rating i 1 sekund | ||||
| Strømforbrug:< 0,5VA | ||||
| Nuværende | Bedømmelse: AC IA、5A | |||
| Overbelastning: 1,2 gange rating (kontinuerlig); 10 gange rating i 1 sekund | ||||
| Strømforbrug:< 0,5VA | ||||
| Output | Elektrisk energi | Udgangstilstand: åben-kollektor fotokobler puls | ||

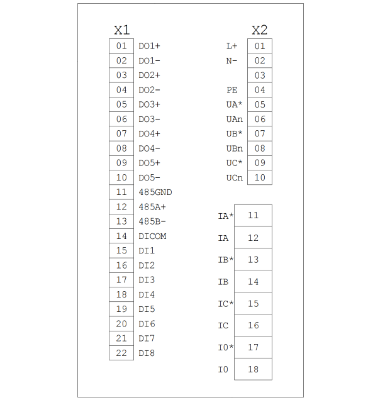

| Pulskonstant: 10000imp/kWh (kan indstilles)，se ledningsdiagram for detaljer； | ||||
| Kommunikation | RS485-port, Modbus -RTU-protokol, DLT645-protokol (version 07 og 97)， | |||
| Baudrate 1200 ~ 38400 | ||||
| Funktion | Skiftende input | Tør kontaktindgang, indbygget strømforsyning; hvis modellen er KA, er den AC 220V aktiv. | ||
| Skiftende udgang | Udgangstilstand: Relæet er normalt åbent kontaktudgang | |||
| Kontaktkapacitet: AC 250V/3A, DC 30V/3A | ||||
| Analog udgang | 4 - 20mA | |||
| Nøjagtighedsklasse | Frekvens:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Strømforsyning | AC/DC 85-265V eller DC24V（±20%）eller DC48V(±20%) | |||
| strømforbrug ≤10VA | ||||
| Sikkerhed | Strømfrekvens modstår spænding | Mellem Strømforsyning//Switching Output// Current Input//spændingsindgang og transmission// Kommunikation //Pulse Output//Switching input AC 2 kV 1min; | ||
| Mellem strømforsyning、skiftende udgang、Strømindgang、spændingsindgang AC 2 kV 1min; | ||||
| Mellem transmission、Kommunikation、Pulsudgang、switching input AC 1kV 1 min; | ||||
| Isolationsmodstand | Input、Output ende til maskinkabinet >100MΩ | |||
| Miljø | Temperatur | arbejde: -25°C~ 65°C opbevaring: -40°C ~ 80°C | ||
| Fugtighed | ≤93%RH Ikke-kondenserende | |||
| Højde | ≤2500m | |||
