UL-certificering
AC trefasemåling
DIN-skinne eller panelmonteret installation Optional
4DI/2DO
2-63. harmonisk
RS485 kommunikation
CE-kommunikation Valgfri
+86-18702106858 / +86-21-69156352

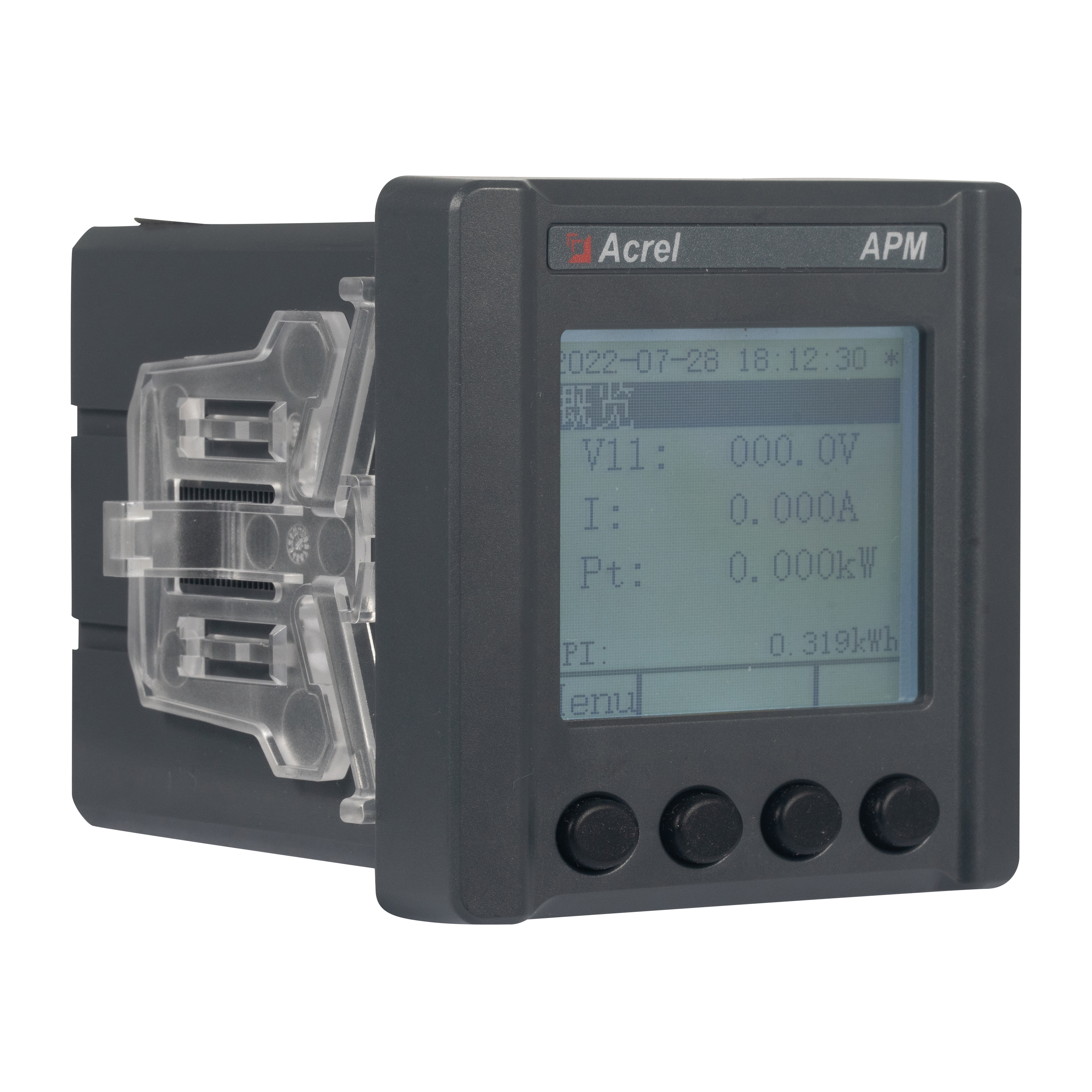

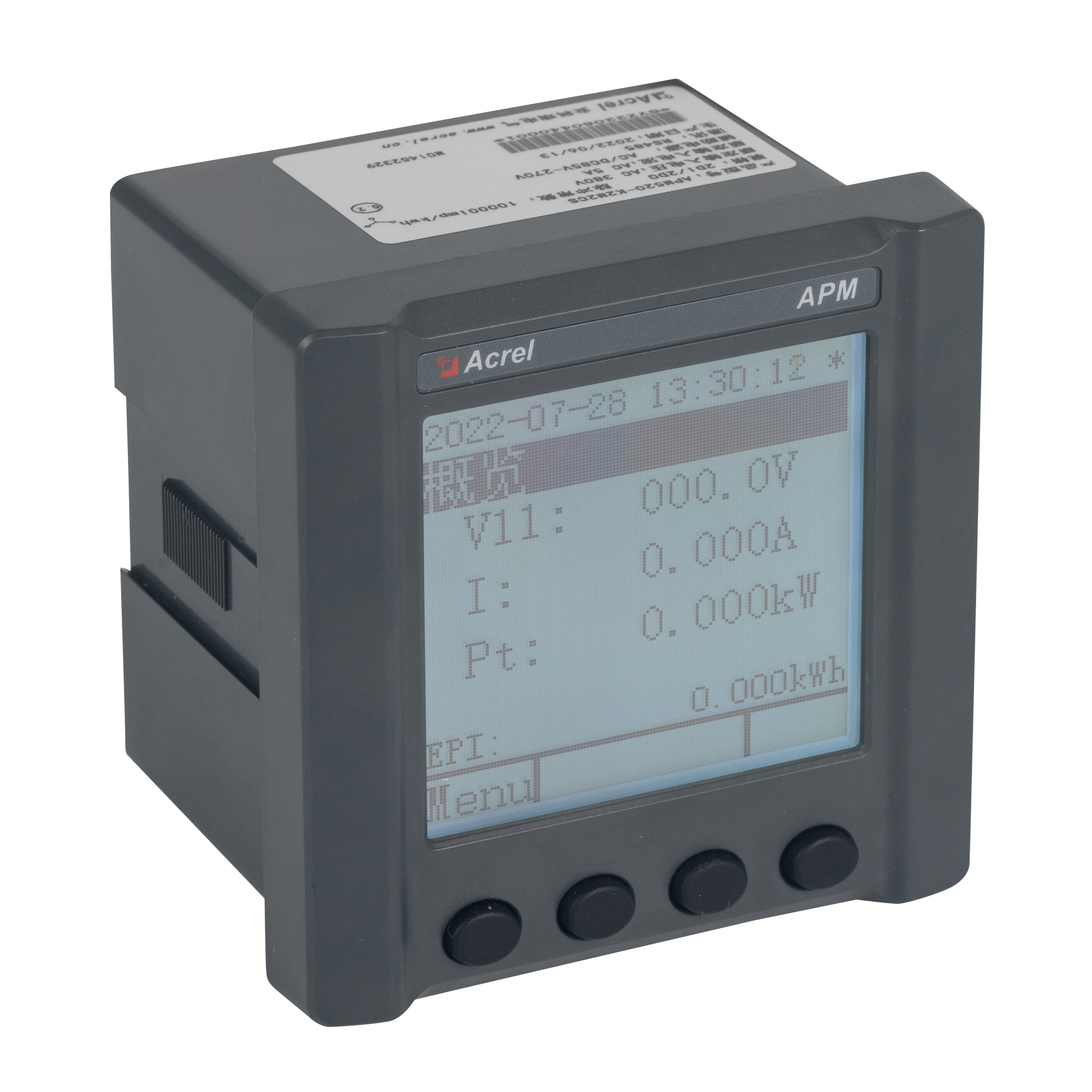

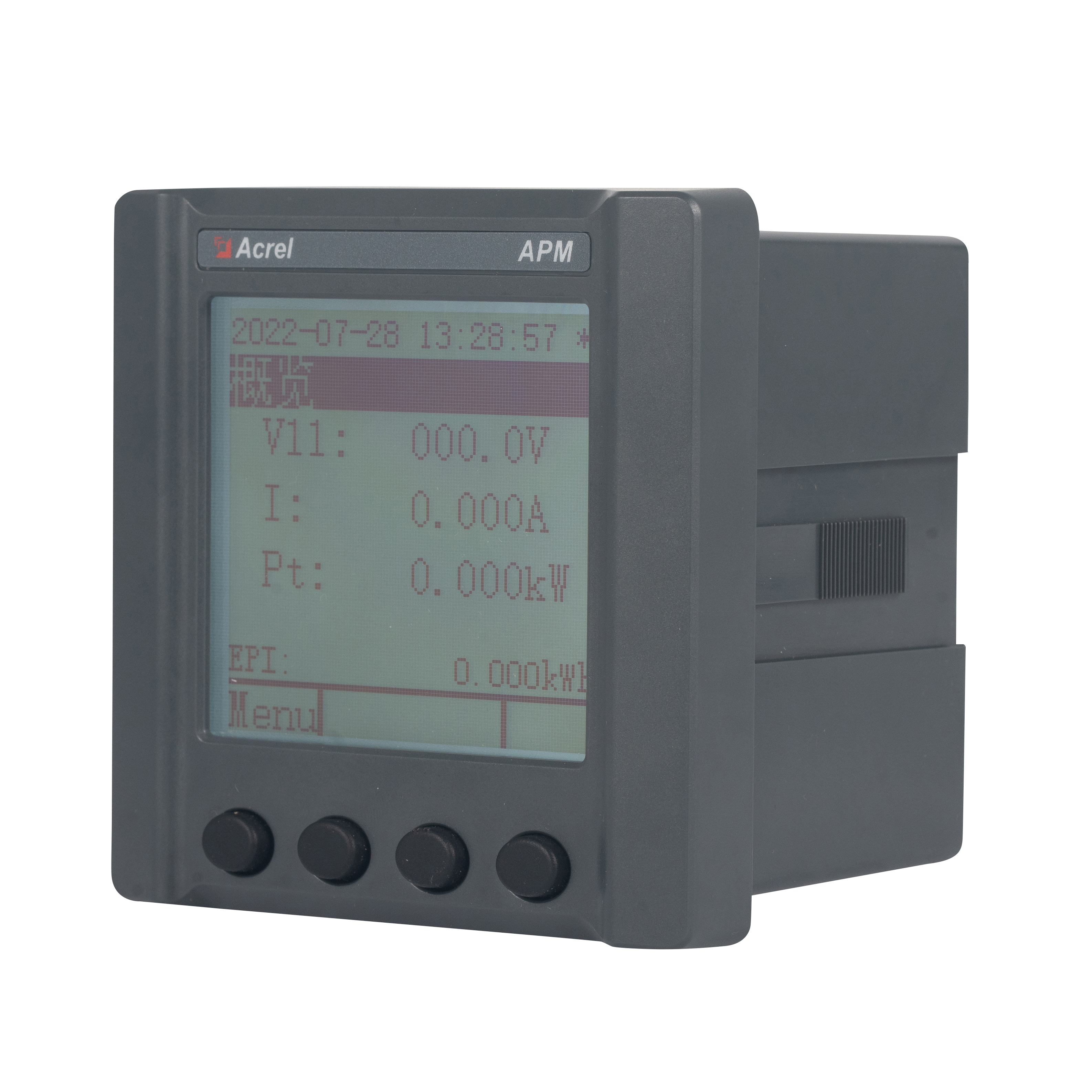

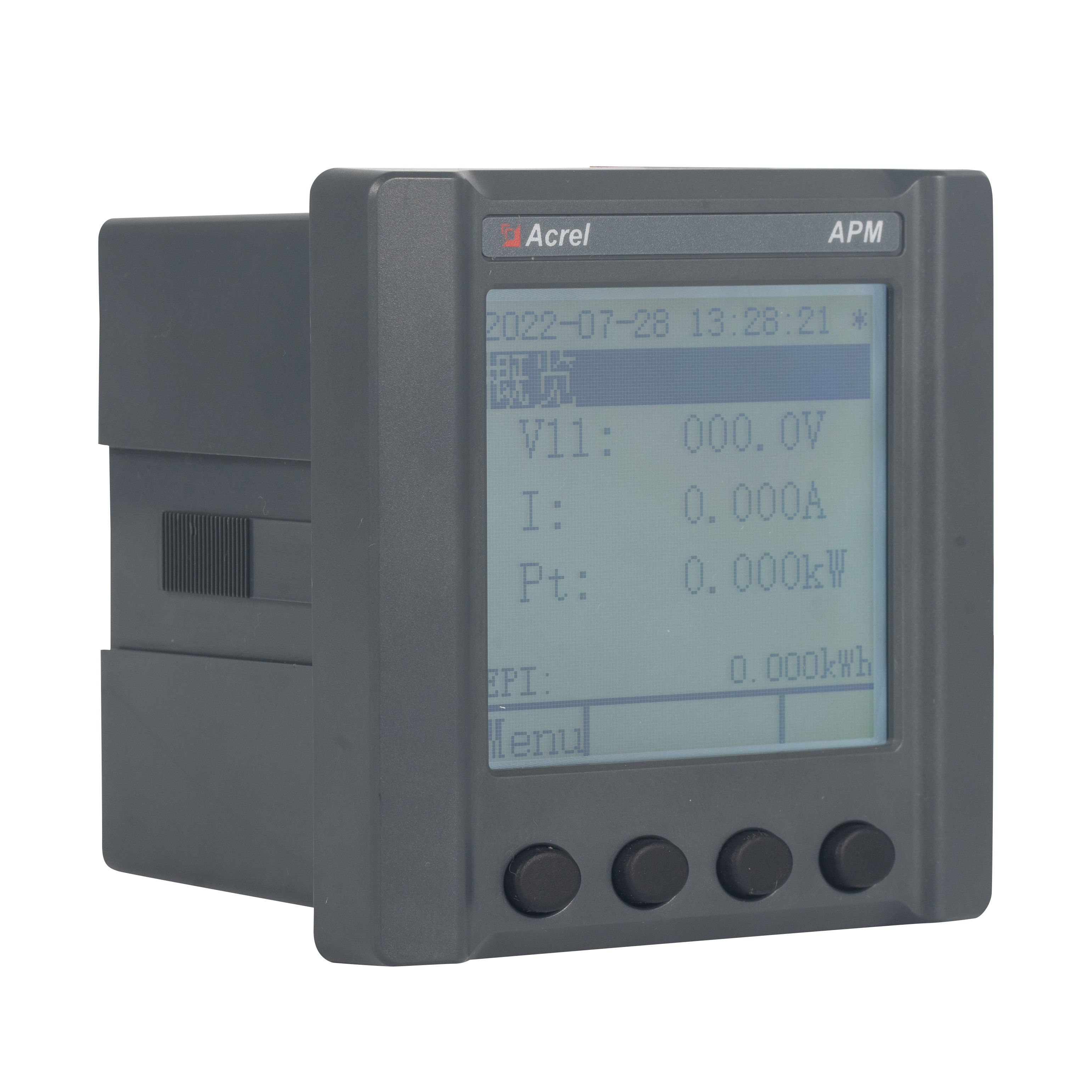

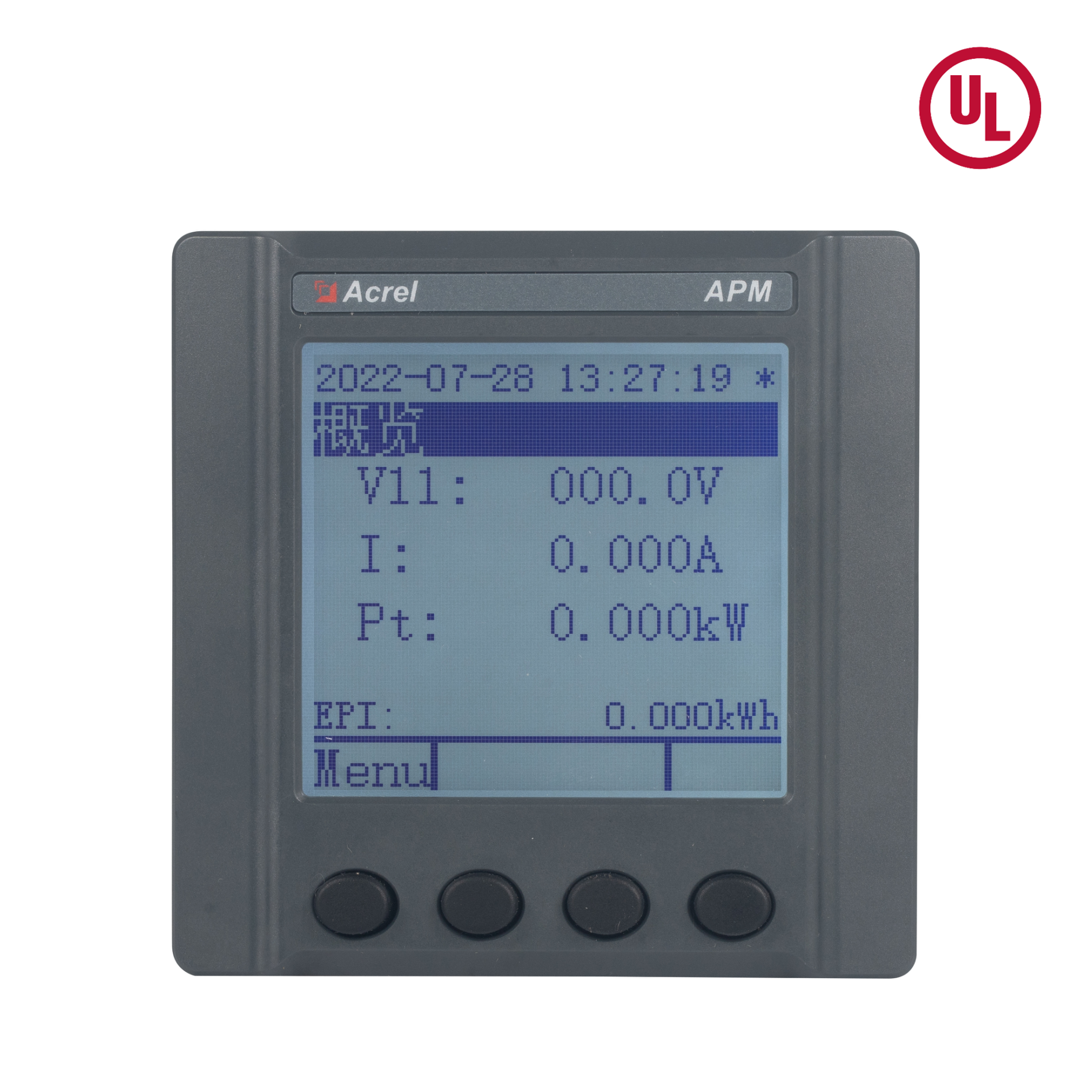

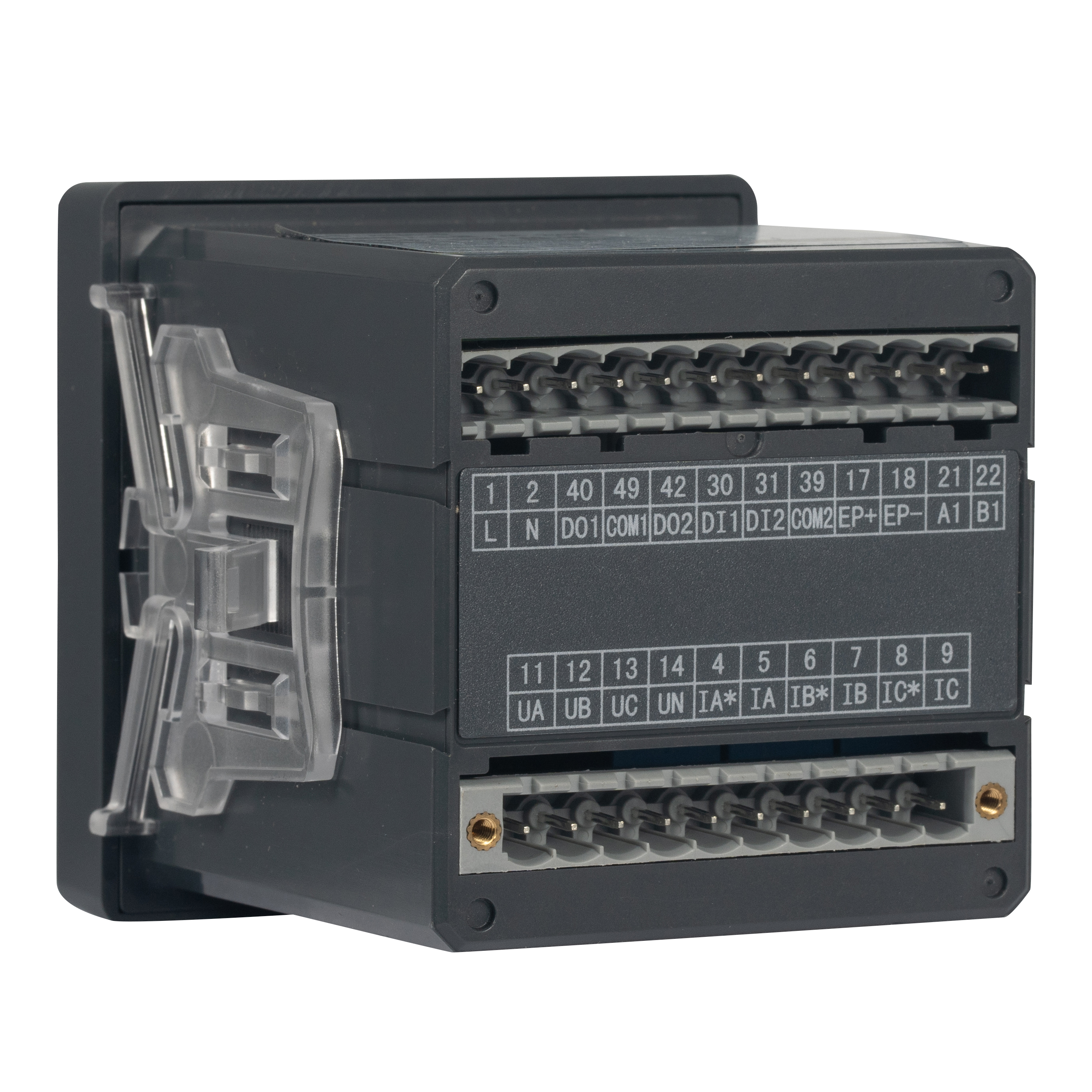

APM521 netværkseffektmåler (herefter benævnt måleren) er designet i overensstemmelse med IECs internationale standarder, og byder på fuld elektrisk mængdemåling, energistatistik, strømkvalitetsanalyse, hændelseslogningsfunktioner og netværkskommunikationsfunktioner. Det bruges primært til omfattende overvågning af strømforsyningens kvalitet i elnet. Denne serie af målere er udstyret med DI/DO-moduler og AO-moduler, der tilbyder et væld af funktioner, hvilket giver mulighed for fleksibel implementering af fuld elektrisk mængdemåling og overvågning af kontaktstatusser i elektriske kredsløb.
Funktioner:
| Målte parametre | Total elektrisk måling |
| Fire-kvadrant energi、Fire-kvadrant reaktiv elektrisk energi、Splitfase elektricitet、Tilsyneladende energi、Multi-rate energi | |
| Pulsudgang | Samlet aktiv effekt, total reaktiv effekt elektrisk energipulsudgang |
| Efterspørgsel | Trefaset strøm, aktiv effekt, reaktiv effekt, tilsyneladende effekt i realtid efterspørgsel og maksimal efterspørgsel (inklusive tidsstempel), sidste måneds maksimale efterspørgsel (inklusive tidsstempel). |
| Ekstrem værdi statistik | Strøm, linjespænding, fasespænding, aktiv effekt, reaktiv effekt og andre elektriske parametre ekstreme værdier for denne måned og sidste måned (inklusive tidsstempler) |
| Strømkvalitet | Ubalance af strøm, linjespænding, fasespænding |
| Spændingsfasevinkel, nuværende fasevinkel | |
| Samlet (ulige, lige) harmonisk indhold af spænding og strøm | |
| Harmonisk indhold af spænding og strøm (2-63 gange) | |
| Spændings spidskoefficient | |
| Telefonbølgeformfaktor | |
| Nuværende K-faktor | |
| Vektor | |
| Spænding og strømbølgeform | |
| Grundlæggende spænding, strøm og effektfaktor | |
| Spændingsafvigelse, frekvensafvigelse | |
| Positiv - sekvensspænding, negativ - sekvensspænding, nul - sekvensspænding | |
| Positiv - sekvensstrøm, negativ - sekvensstrøm, nul - sekvensstrøm | |
| Frossen elektrisk energi | 24 - timers frossen elektrisk energi, 31 - dages frossen elektrisk energi, december frossen elektrisk energi, regelmæssig - tid frosset elektrisk energi |
| Hændelseslogning | DIDO records, som kan optage de sidste 128 DID records |
| Alarmlogning | De sidste 128 alarmregistreringer kan optages |
| Kommunikation | Modbus - RTU protokol, DL/T 645-2007 vedtægt |
| Valgfri funktioner | 4-kanals digital indgang og 2-kanals digital udgang |
| 2 kanaler med analog udgang, 4-20mA | |
| Udvid den anden RS485-kommunikationskanal med Modbus - RTU-protokol | |
| Udvid Ethernet-kommunikation med MODBUS-TCP-protokollen，FTP-protokollen |
| Vare | Præstationsparametre | |||
| Spænding | Nominel spænding (UL, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Nominel spænding (CPA) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Overbelastning | 1,2 gange vurdering (kontinuerlig) | |||
| 2 gange vurderingen i 1 sekund | ||||
| Strømforbrug | <1VA | |||
| Nøjagtighedsklasse | Fejl ±0,2 % | |||
| Nuværende | Nominel strøm (UL, CE) | 1A, 5A | ||
| Vurderet nuværende (CPA) | 0,015-0,075（6）A（Aktiv energi） | |||
| 3X1(6)A（Reaktiv energi） | ||||
| Overbelastning | 1,2 gange vurdering (kontinuerlig) | |||
| 10 gange vurderingen i 1 sekund | ||||
| Strømforbrug | <0,2VA | |||
| Nøjagtighedsklasse | Fejl ±0,2 % | |||
| Strøm | Aktiv, reaktiv, tilsyneladende effekt, fejl ±0,2 % | |||
| Netfrekvens | UL, CE | 50Hz/60Hz, fejl ±0,2 % | ||
| CPA | 50Hz, fejl ±0,2 % | |||
| Svarprocent | ≤200ms (spænding, strøm, effekt) | |||
| ≤1s (elektrisk energi) | ||||
| Målekategori | 66ULN(＋20%) 115ULN(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULN(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULN(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULN(＋20%) CATⅡ | ||||
| Måling | Elektrisk energi | Aktiv energi ：Klasse D（0.2S） | ||
| Reaktiv energi (klasse 2-nøjagtighed) | ||||
| Hjælpestrømforsyning | AC/DC 85-300V | |||
| Strømforbrug≤4W、10VA | ||||
| Elektromagnetisk kompatibilitet | Elektrostatisk udladningsimmunitetsklasse IV | |||
| Elektrisk hurtig transient burst immunitet klasse IV | ||||
| Overspændingsimmunitet (chok) Klasse IV | ||||
| Sikkerhed | Strøm frequency withstand voltage | Mellem kommunikation og signalindgang, AC4kV 1min | ||
| Isoleringsmodstand | Indgangs- og udgangsklemmer til kabinet >500MΩ | |||
| Kommunikation | Interface og kommunikationsprotokol | RS485 interface, Modbus RTU protokol | ||
| Kommunikation address range | Modbus RTU:1~ 247； | |||
| Baud rate | Understøtter 1200bps-38400bps | |||
| Miljø | Driftstemperatur | -40℃～ 70℃ | ||
| Opbevaringstemperatur | -40℃～ 80℃ | |||
| Relativ luftfugtighed | ≤95 % (uden kondensering) | |||
| Højde | ≥2000m，≤5000mGælder kun for strømforsyningen med spændingsområdet AC/DC 85-265V og spændingen under 277/480V. | |||
| Installationsmiljø | Indendørs brug (tørt sted) | |||
| IP rating | IP54 (frontpanel), IP30 (hus) | |||
| Forureningsgrad | Klasse 2 | |||
| Overspændingskategorier | OVC III | |||
| Referencestandard | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
Strømovervågningsløsning

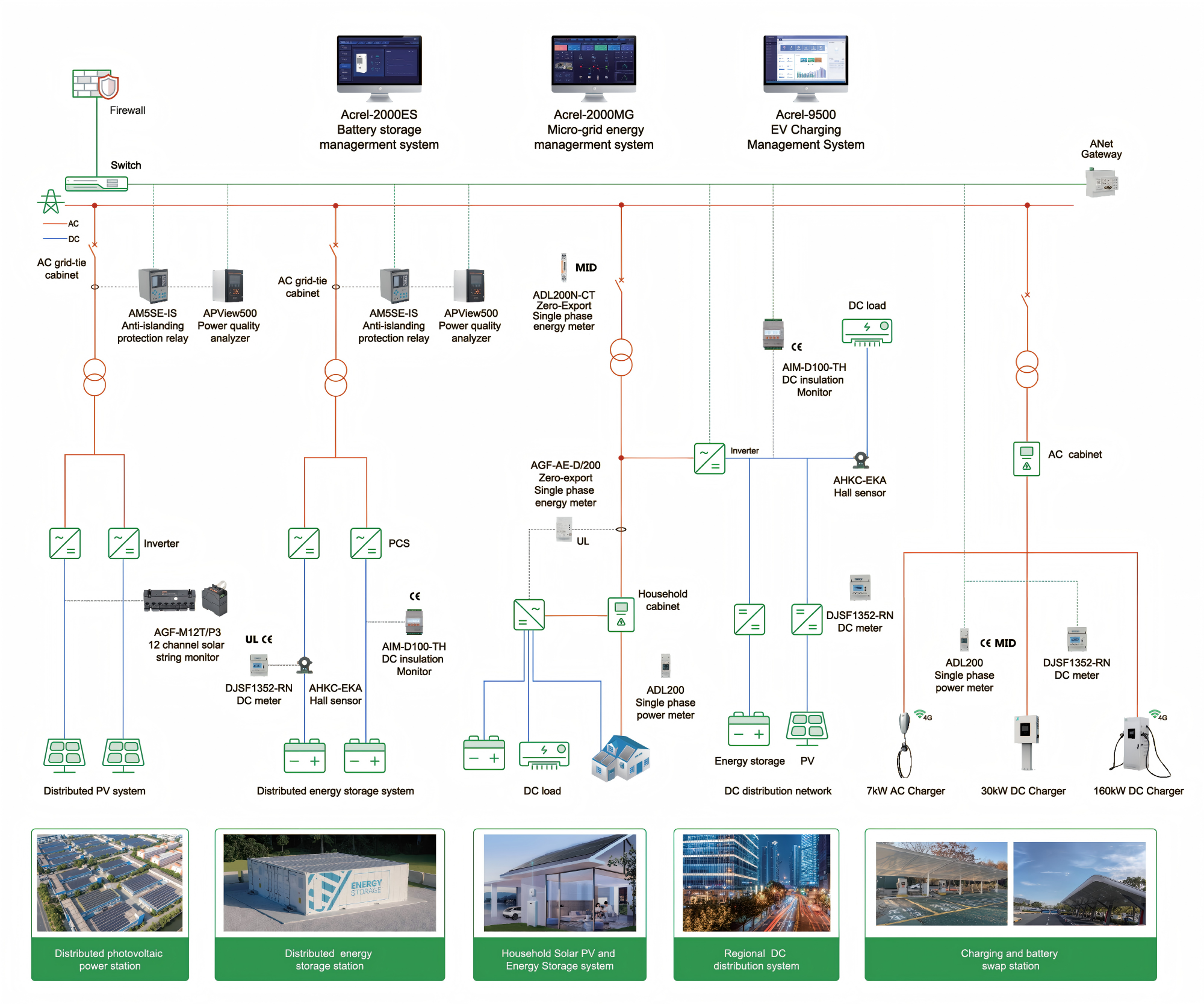

Vedvarende energi
