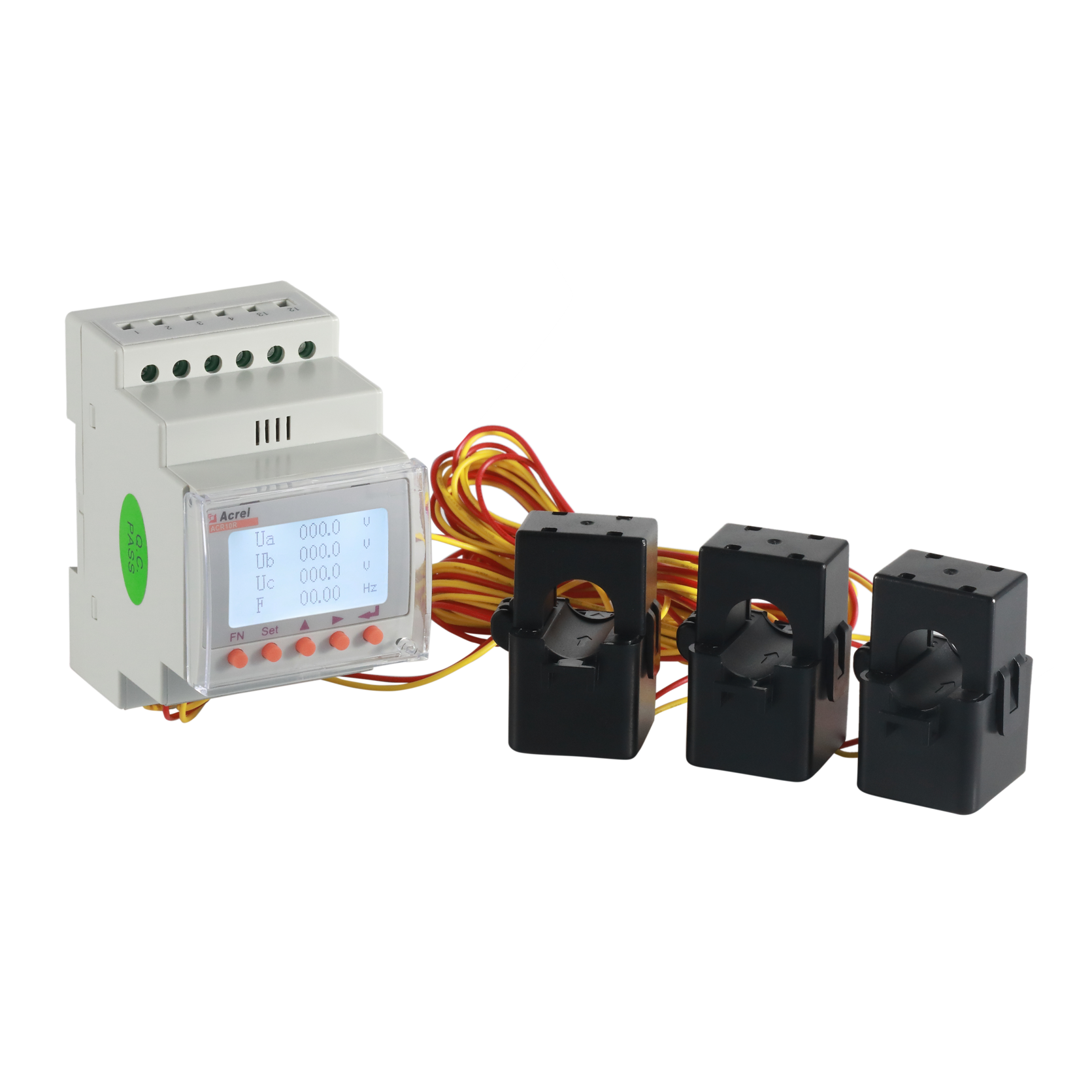

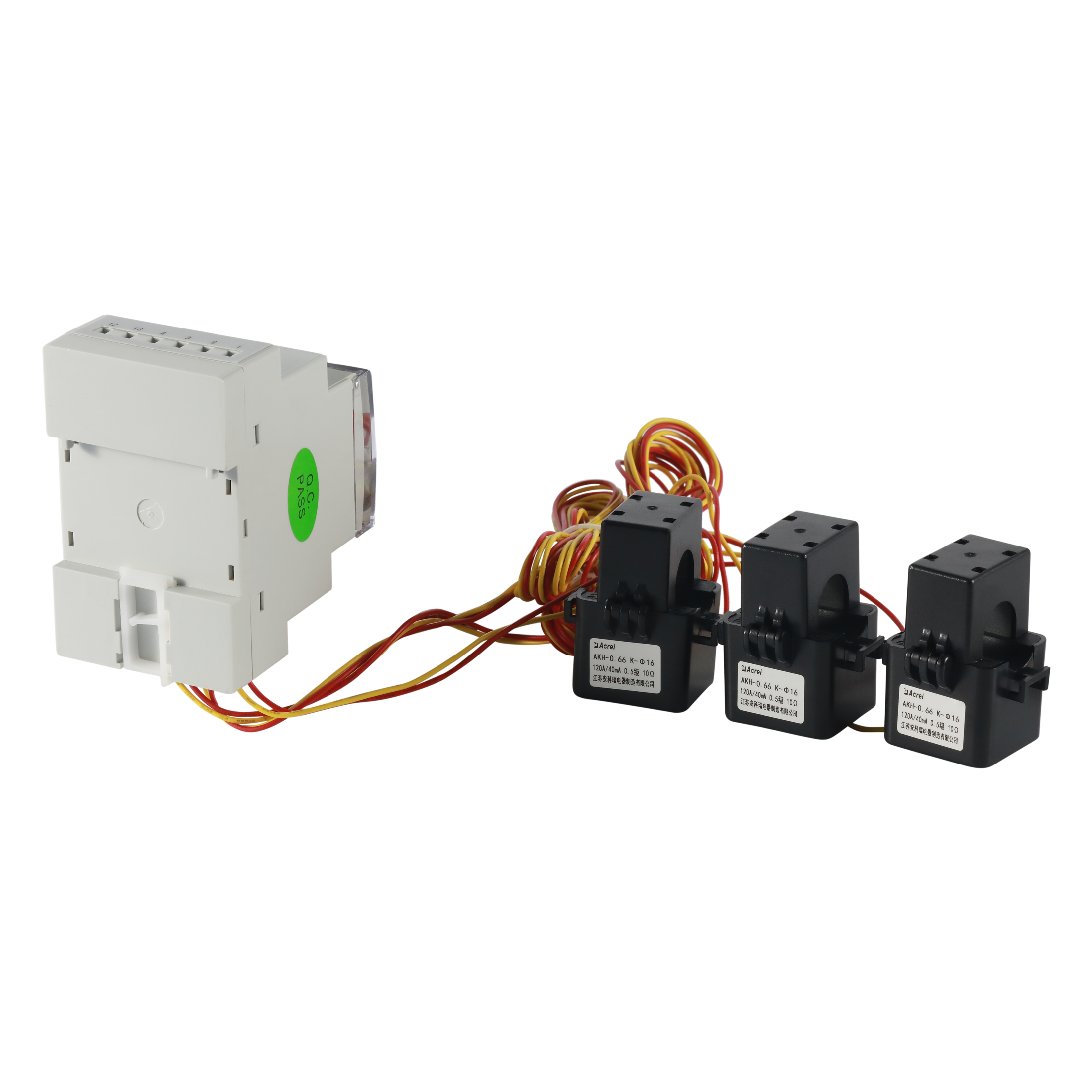

Ethernet-kommunikation Modbus-TCP AC trefaset energimåler med eksterne CT'er

Ethernet-kommunikation RJ45-port

Modbus-TCP-protokol

AC trefasemåling

Nominel strøm: 5A ved CT'er eller 80/120/200A ved eksterne CT'er

Nominel spænding: AC 3*230/400V

CE-certificeret

Kontakt Os
PREV: Ingen tidligere produkt
NÆSTE: UL-certificeret høj nøjagtighedsklasse 0.2S AC trefaset energimåler

+86-18702106858 / +86-21-69156352

[email protected]

  • Beskrive

  • ACR10R Rail-type multi-funktion elektrisk instrument er en intelligent enhed designet til omfattende energiovervågning og strømstyring. Den integrerer præcise målinger af elektriske parametre såsom enfaset/trefaset strøm, spænding, aktiv effekt, reaktiv effekt, tilsyneladende effekt, frekvens og effektfaktor, og tilbyder realtidsdata til energistyringssystemer. En af dens iøjnefaldende funktioner er understøttelse af Ethernet-kommunikation med Modbus-TCP-protokollen, hvilket muliggør problemfri integration i moderne industrielle automationsnetværk. Instrumentet kan nemt installeres på stedet ved hjælp af DIN-skinnemontering og en split-core strømtransformator, hvilket eliminerer behovet for fjernelse af samleskinne og reducerer installationstid og arbejdsomkostninger. Dens LCD-skærm og intuitive knapgrænseflade giver brugerne mulighed for at konfigurere parametre og overvåge operationer lokalt, mens relæudgange og switch-indgange giver fjernsignalerings- og kontrolmuligheder. Den er designet til krævende industrielle miljøer og er ideel til energieffektive eftermonteringer i industrier med højt energiforbrug, såsom smeltning, jern- og stålproduktion og halvledere. Derudover understøtter den applikationer som distribueret fotovoltaisk strømovervågning og energibehovsstyring. Med et bredt driftstemperaturområde og høje sikkerhedsstandarder kombinerer ACR10R pålidelighed, alsidighed og brugervenlighed til forskellige strømovervågningsbehov.

    Funktioner:

    Model ACR10R-(DxxT)E4S ACR10R-(DxxT)ES
    Funktion
    Visningsmetode LCD (felt LCD) ■ ■
    Måleparametre Strøm/spænding/frekvens/effektfaktor ■ ■
    Aktiv/reaktiv effekt/tilsyneladende effekt ■ ■
    Fire-kvadrant effektmåling ■ ■
    Maksimal efterspørgsel ■ ■
    Kompleks effektmåling ■ ■
    Datalogning Hændelseslogning □
    Alarm □
    Indbygget ur ■ ■
    Kommunikation RS485 interface ■ ■
    Ethernet-grænseflade □
    RJ45 interface □
    Valgfri funktion (vælg en) Relæudgang (2DO) A1 （B1 eller C1）
    (4DI 2DO eller 4DI EP)*
    Kommunikation Switching input (4DI) ■
    Valgfri funktion (vælg en) Pulsudgang (2 kanaler) A1 （B1 eller C1）
    (4DI 2DO eller 4DI EP)*
  • Specifikationer
  • Tekniske parametre Indikatorer
    Input Gitter trefaset fireleder
    Frekvens 45 ~ 65 Hz
    Spænding Nominel spænding: 220V/380V (400V)
    Overbelastning: 1,2 gange den nominelle spænding (kontinuerlig); 2 gange den nominelle spænding, der varer i 1 sekund
    Strømforbrug: mindre end 0,2VA
    Nuværende Bedømmelse: med ekstern transformer 80A/26,7mA，120A/40mA，200A/66,66mA
    Med indbygget gensidig sensor：5A
    Overbelastning: 1,2 gange mærkestrømmen (kontinuerlig); 10 gange mærkestrømmen varer i 1 sekund
    Strømforbrug: mindre end 0,2VA
    Output Elektricitet Udgangstilstand: Åben kollektor optokobler puls, 2-vejs udgang
    Tre-faset Pulskonstant: 100imp/kWh
    Kommunikation RS485 interface, Modbus-RTU, Ethernet (valgfrit)
    Display LCD
    Funktion Til Fra Lydstyrke Input 4 tørre kontaktindgange (valgfrit)
    Output Udgangstilstand: 2-vejs relæ normalt åben kontaktudgang (valgfrit)
    Kontaktkapacitet: AC 250V/3A, DC 30V/3A
    Målenøjagtighed 0,5 niveau, Reaktiv energi: 2 niveau、Andet: 1 niveau
    Strømforsyning AC85～265V strømforbrug≤10VA
    Sikkerhed Strømfrekvens modstår spænding AC2kV mellem effekt//skiftende udgang//strømindgang og spændingsindgang//kommunikation//pulsudgang//skiftindgang 1min.
    Strømforsyning//switching output//current input and voltage input between two two AC2kV 1min.
    AC1kV mellem kommunikation//pulsudgang//skifteindgang to og to 1min.
    Isolerende modstand Input og output til chassis >100MΩ
    Miljø Arbejdstemperatur: -10℃～ 55℃（Grænse arbejdstemperatur: -20℃～ 65℃）；Opbevaringstemperatur: -25℃～ 70℃
    Relativ luftfugtighed: 5%~95% ikke-kondenserende; højde: ≤2500m

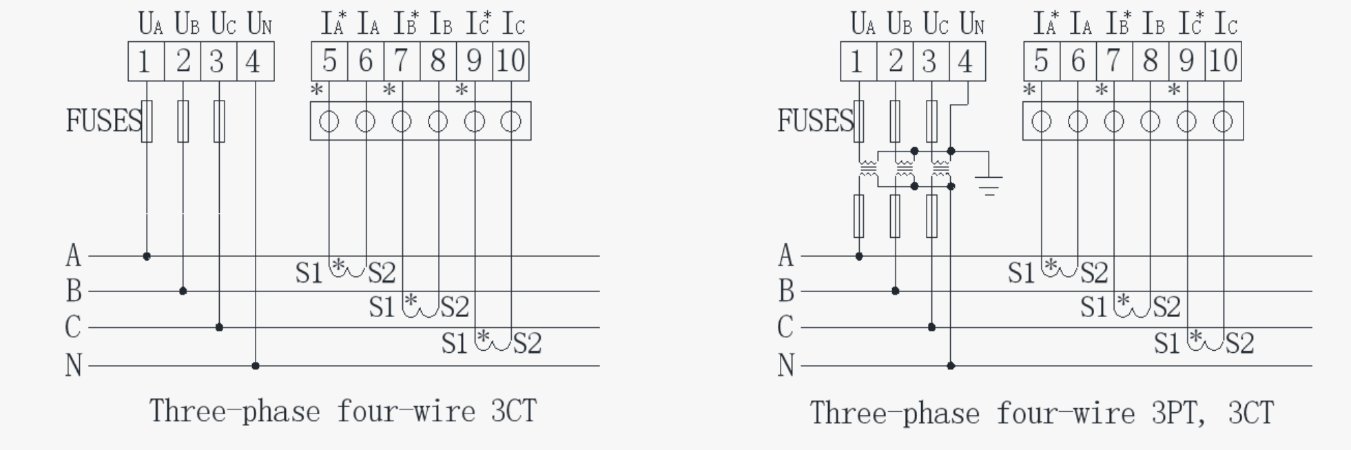

  • Dimension & Ledningsdiagram

  • Ansøgning Scenario

  • Strømovervågningsløsning

    Vedvarende energi

  • Arbejdssted Ansøgning
