Hvordan vælger man den rigtige målerinstallationsmetode?

En guide til valg af DIN-skinne / panelmontering

Introduktion:

Inden for strømdistributionsdesign, eftermontering af energiforbrug, solcelleenergilagring og bygningsprojekter til undermåling, skyldes mange valgfejl, at man har valgt den forkerte installationsmetode! Utilstrækkelig skabsplads, manglende evne til at bore huller, ingen tilgængelig monteringsvæg på stedet og vanskelig vedligeholdelse efter installation - i bedste fald fører det til efterbearbejdning og udbedring; i værste fald bringer det projektaccepten i fare.

Acrel smarte målere er opdelt i to almindelige installationstyper - DIN-skinne og panelmontering - baseret på konstruktionsforhold på stedet, skabsstruktur og installationsmiljø. Denne artikel guider ingeniører gennem præcist udvalg fra fem dimensioner: installationsfunktioner, anvendelige scenarier, kernefordele, tilsvarende modeller og almindelige faldgruber, der skal undgås, og dækker 99 % af industrielle og kommercielle eldistributionsprojekter.

I. DIN-skinnemålere | Topvalg til tæt installation i kabinettet, maksimal alsidighed

DIN-skinnemålere er i øjeblikket den mest udbredte og mest tilpasningsdygtige type inden for strømdistribution, ny energi og energiovervågningsprojekter. De anvender den nationale standard DIN 35 mm skinne-snap-on-installation, der ikke kræver skabsboring, med ekstrem enkel montering og demontering.

Installationsfunktioner

Klippes direkte på standardskinner inde i fordelingsbokse, styreskabe og kombinerbokse. Kompakt og let, med et modulært design, der understøtter tæt arrangement af flere enheder. Tilføjelse, udskiftning eller udvidelse af enheder senere kræver ingen ændring af kabinetstrukturen, hvilket sikrer ekstrem høj konstruktions- og vedligeholdelseseffektivitet.

Enfasede DIN-skinnemålere (ADL200-serien)

Designet til enkeltfasede AC lavspændingsnetværk, måling af spænding, strøm, effekt og aktiv energi. Understøtter direkte forbindelse op til 80A, med valgfri RS485-kommunikation (Modbus-RTU-protokol). Ideel til bygningsenergiundermåling, kommerciel lejerfakturering og enfaset belastningsovervågning.

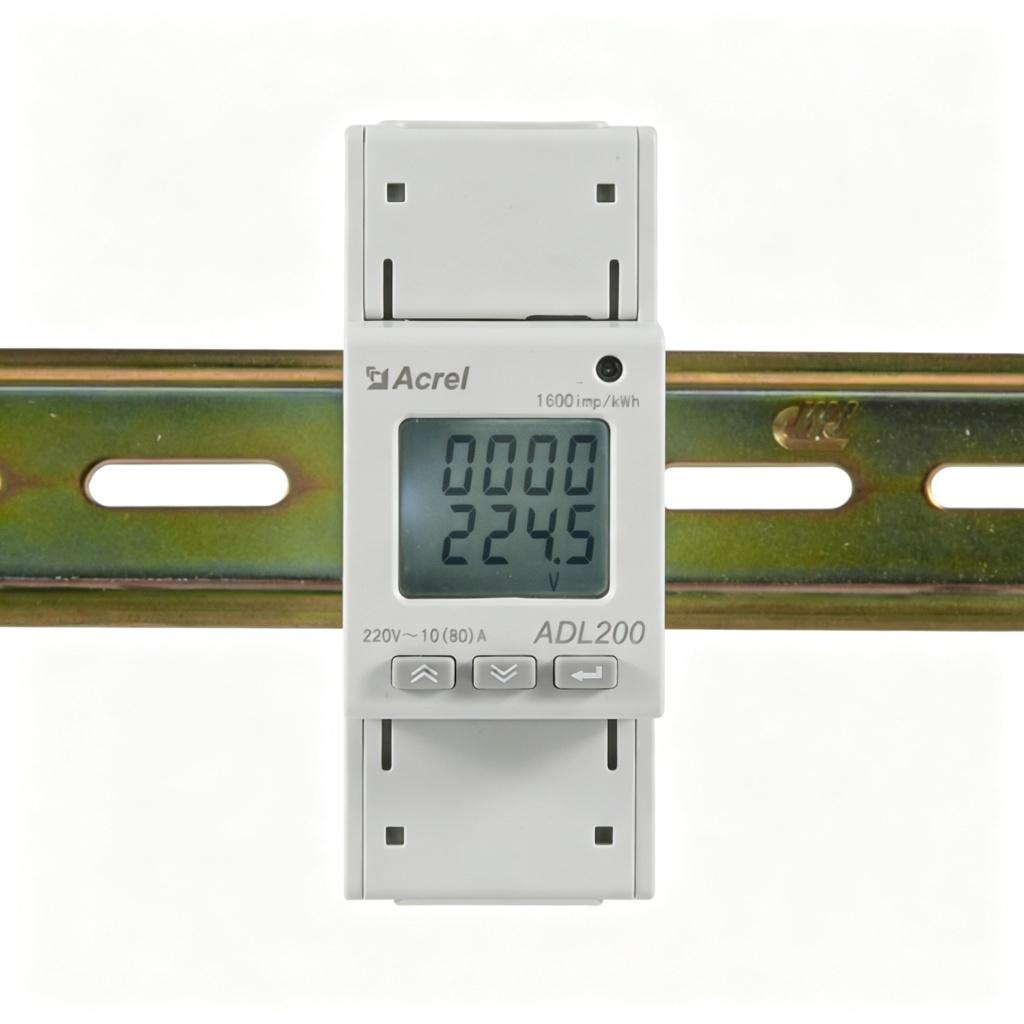

Figur: Enfaset DIN-skinnemåler (ADL200)

Trefasede DIN-skinnemålere ( ADL400 / DTSD1352-serien )

Fuld trefaset elektrisk parametermåling inklusive spænding, strøm, effekt, effektfaktor, frekvens og fire-kvadrant energi. Understøtter multitakstfakturering med op til 4 tidszoner og 8 tidsplaner. Har 2.–31. harmonisk detektion og THD-analyse. Udstyret med RS485 kommunikationsgrænseflade til SCADA og integration af energistyringssystem.

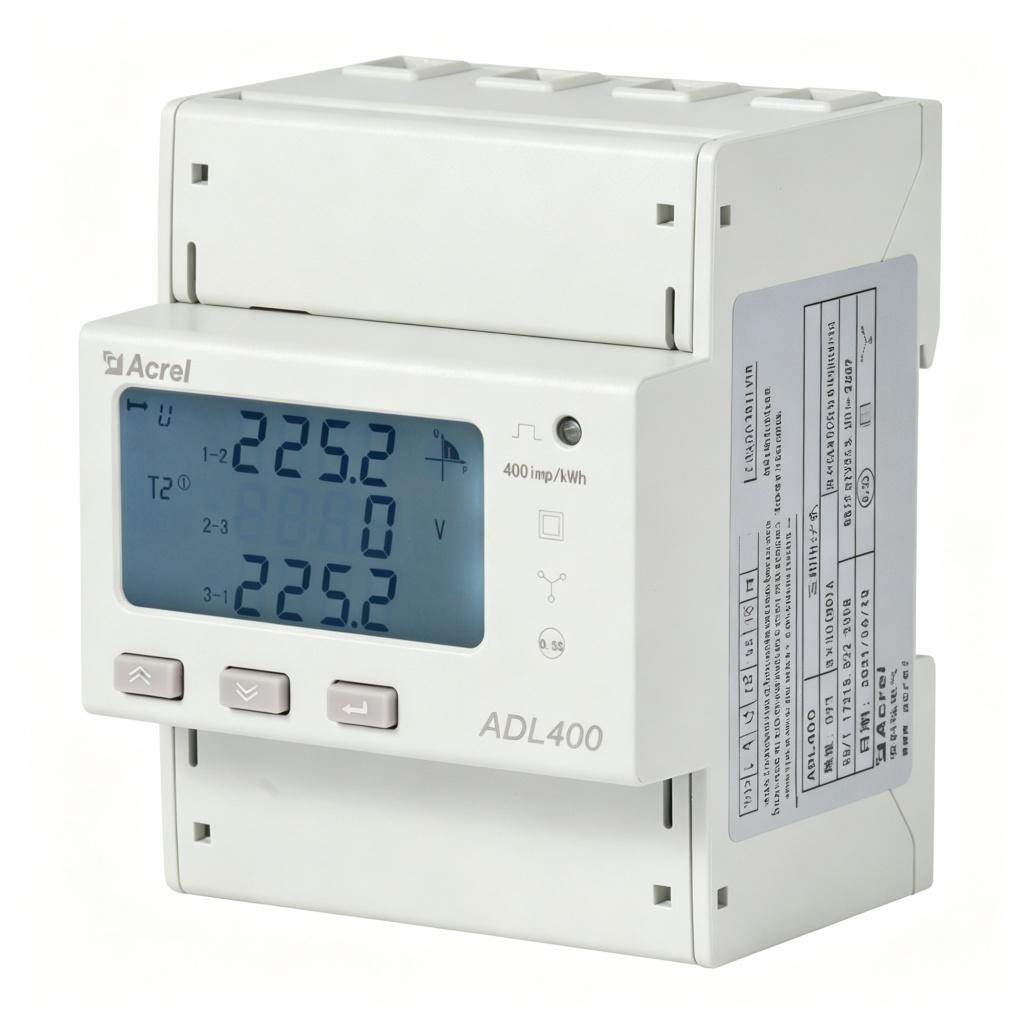

Figur: Trefaset DIN-skinnemåler (ADL400)

DC DIN-skinnemålere (DJSF1352-RN-serien)

Specielt udviklet til DC-systemer, der måler DC-spænding, strøm, effekt og fremad/tilbagegående energi. Understøtter både shunt- og Hall-sensorstrømopsamling med klasse 0,5-nøjagtighed tilgængelig. CE og UL dobbelt certificeret til eksportoverholdelse. Perfekt egnet til EV-ladestationer, energilagringssystemer, telekommunikationsbasestationer og DC-strømfordelingspaneler. Har RS485-kommunikation med Modbus- og DL/T645-protokolunderstøttelse, plus datafrysnings- og hændelseslogningsfunktioner.

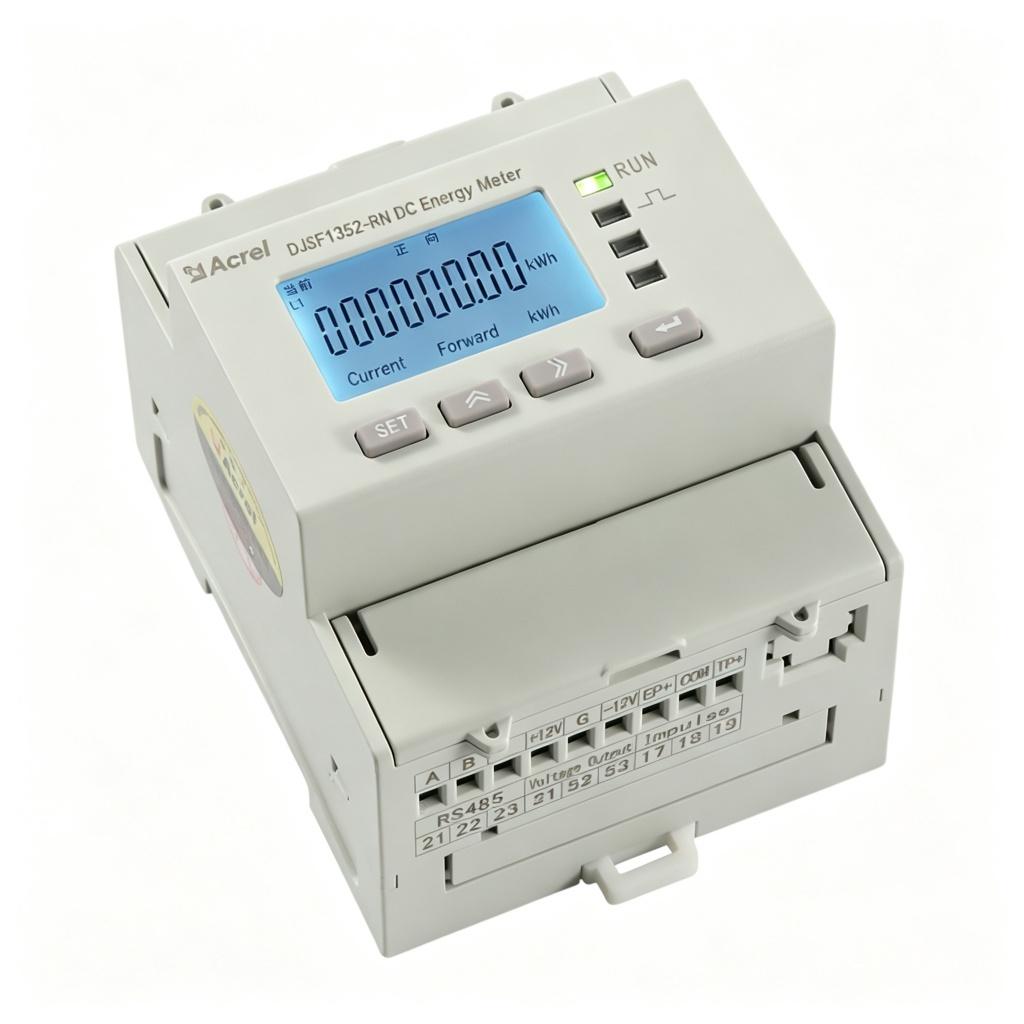

Figur: DC DIN-skinnemåler (DJSF1352-RN)

Multi-Circuit DIN-skinne energimålere (ADF400L / ADW2xx-serien)

Én måler erstatter flere traditionelle målere — understøtter op til 12 trefasede kredsløb eller 36 enkeltfasede kredsløb med fuld elektrisk parametermåling pr. kanal. Modulært design med eksterne CT'er, der muliggør centraliseret måling og tæt udbredelse i distributionsbokse, søjlehovedskabe og bokstype understationer. Inkluderer multi-tarif energistatistik, efterspørgselsmåling og hændelsesregistrering. Udstyret med Ethernet og RS485 dobbelte kommunikationsporte for effektiv dataintegration.

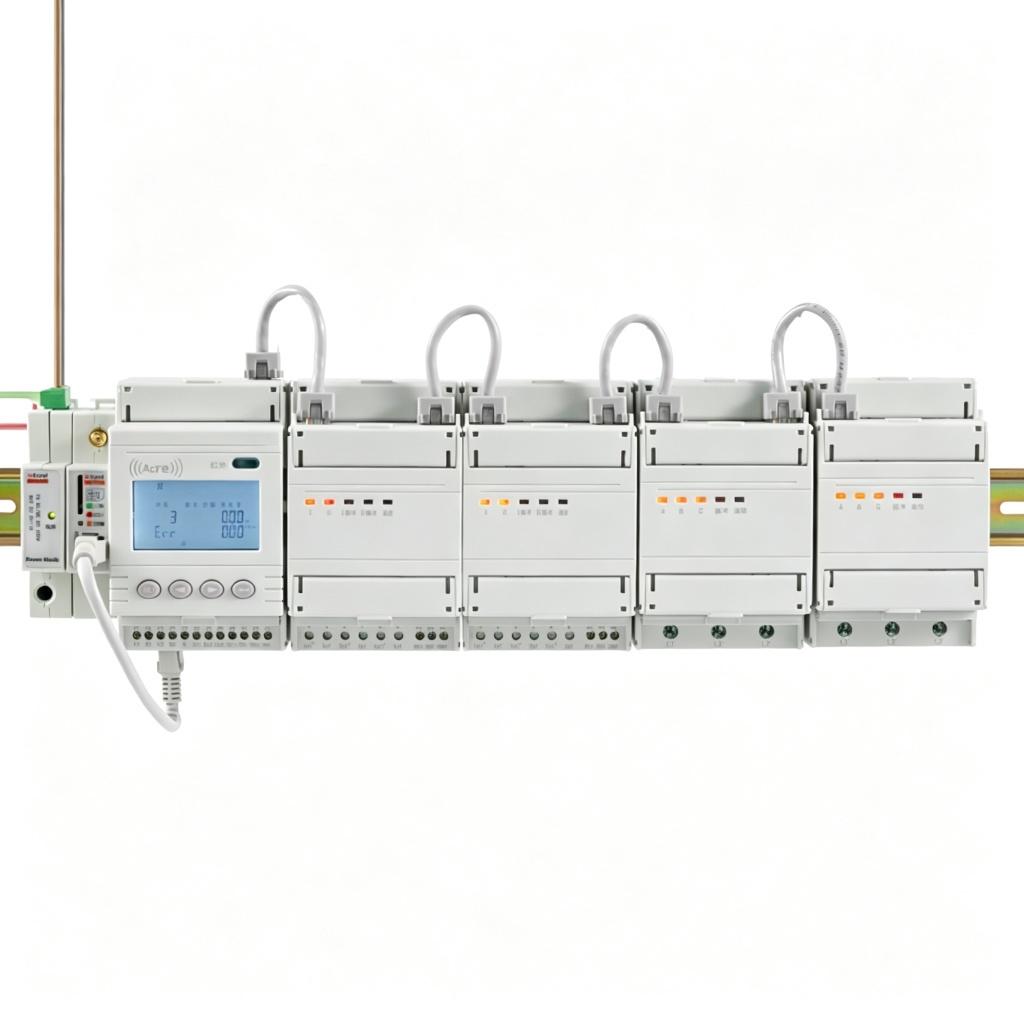

Figur: Multi-Circuit DIN Rail Energy Meter (ADF400L)

II. Panelmonterede målere | Visuel overvågning for koblingsudstyr, standard for high-end projekter

Panelmonterede målere, også kendt som frontpanel- eller planmonterede målere, kræver præcis hulskæring på kabinetpanelet. Målerkroppen er indlejret inde i skabet med skærmen blotlagt på ydersiden. De er det almindelige valg til høj- og lavspændingskoblingsudstyr og centralt kontroludstyr, der kombinerer æstetik med højtydende overvågning.

Installationsfunktioner

Huller skæres i skabet efter målermål for plan fast montering. Paneloverfladen er flad og ensartet, med skærmen vendt direkte mod operatøren, hvilket giver mulighed for realtid og intuitiv visning af trefaset spænding, strøm, strøm, strømkvalitet og andre data.

72 mm panelmonterede målere (AMC72L / PZ72 / AEM72-serien) — Udskæring: 67×67 mm

Kompakt 72×72 mm paneldesign med 67×67 mm kabinetudskæring. Måler trefaset spænding, strøm, aktiv/reaktiv effekt, effektfaktor, frekvens og fire-kvadrant energi. Understøtter multitakstfakturering med 4 tidszoner. Indeholder 2.–31. harmonisk THD-måling, hændelsesregistrering, efterspørgsels- og maksimum-/minimumværdistatistik. Udstyret med RS485-kommunikation (Modbus-RTU), plus valgfri digitale indgange og relæudgange til fjernsignalering og -styring. Ideel til kompakte koblingsanlæg og fordelingstavler, hvor pladsen er begrænset.

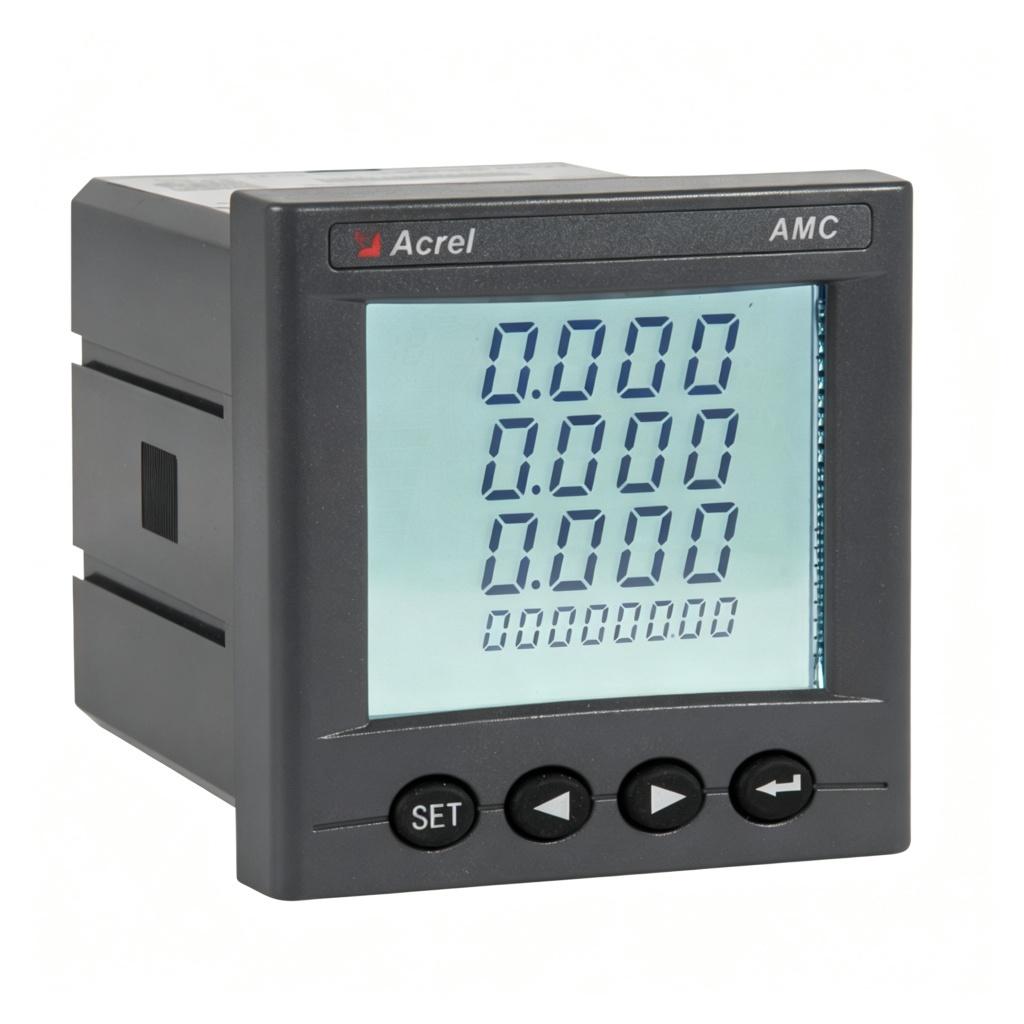

Figur: 72 mm panelmonteret måler (AMC72L)

96 mm panelmonterede målere (AMC96L / PZ96 / AEM96 / ACR-serien) — Udskæring: 88×88 mm

96×96 mm paneldesign med 88×88 mm kabinetudskæring — flagskibspanelmonteringsserien med det mest omfattende funktionssæt. Giver højpræcision fuld elektrisk parametermåling inklusive detaljeret strømkvalitetsanalyse (harmoniske op til 63., spænding/strøm ubalance, flimmer). Understøtter multi-tarif energistyring med op til 12 måneders historisk datalogning. Har flere I/O-muligheder (digitale indgange, relæudgange, analoge udgange), RS485-kommunikation og valgfri Ethernet-forbindelse. ACR-serien tilføjer avancerede netværksstrømanalysefunktioner. Designet til avanceret koblingsudstyr, MV/LV distributionspaneler og kritiske strømovervågningsapplikationer.

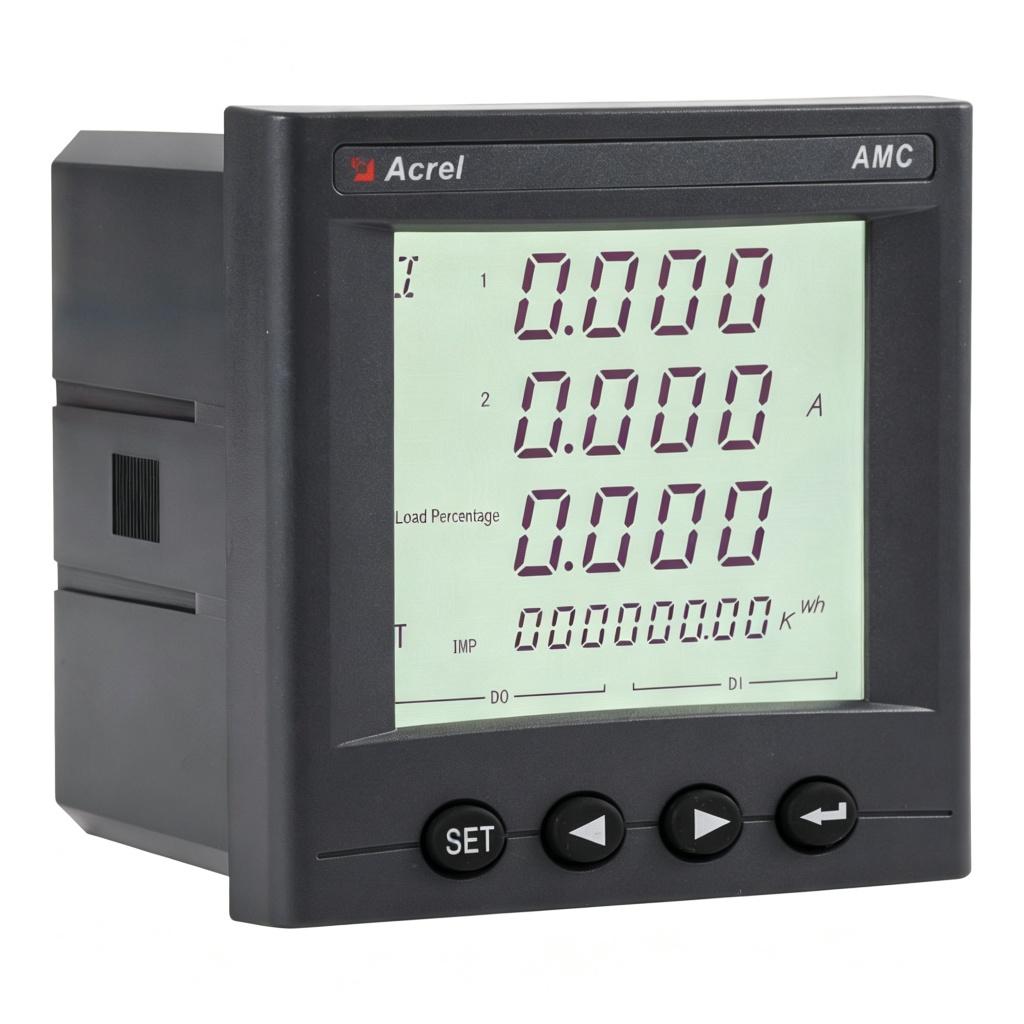

Figur: 96 mm panelmonteret måler (AMC96L)

III. Oversigt over hurtig valg | Lås højre måler ind på 30 sekunder

Når du vælger en måler, skal du først bestemme installationsmetoden, derefter funktionerne, parametrene og certificeringerne! Præcis udvælgelse baseret på on-site kabinetforhold, installationsmiljø og projektstandarder undgår fundamentalt problemer såsom hulboring efterarbejde, installationsbegrænsninger og acceptfejl.
