IEC61557-8
Nominel spænding: 50V~1000V
I overensstemmelse med CHAdeMO 3.0 & Combined Charging System (CCS)
Underspændings- og overspændingsdetektering
Stoptilstand til at deaktivere målepulsgeneratoren
+86-18702106858 / +86-21-69156352

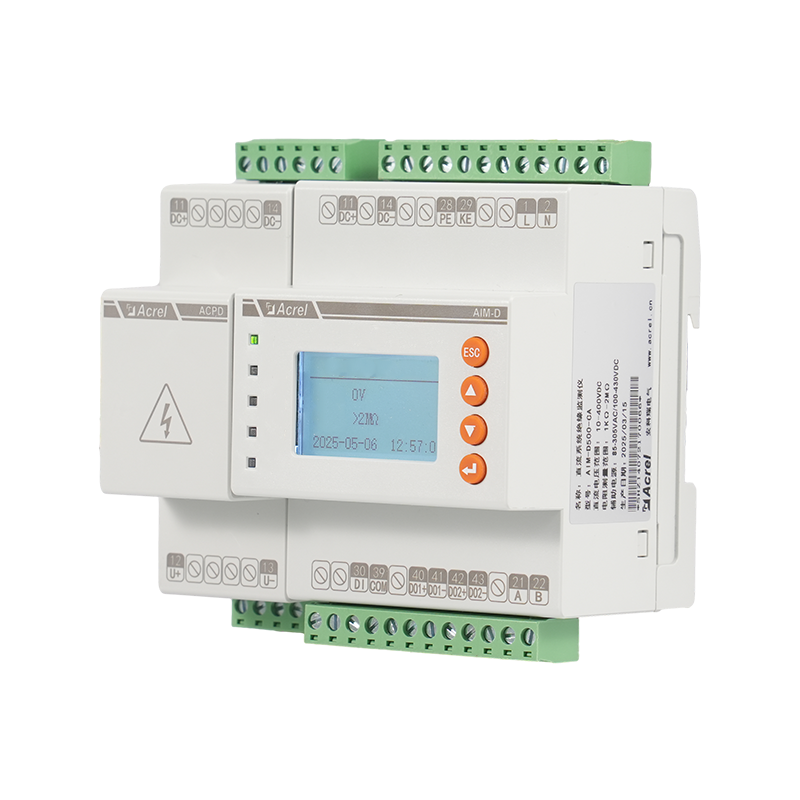

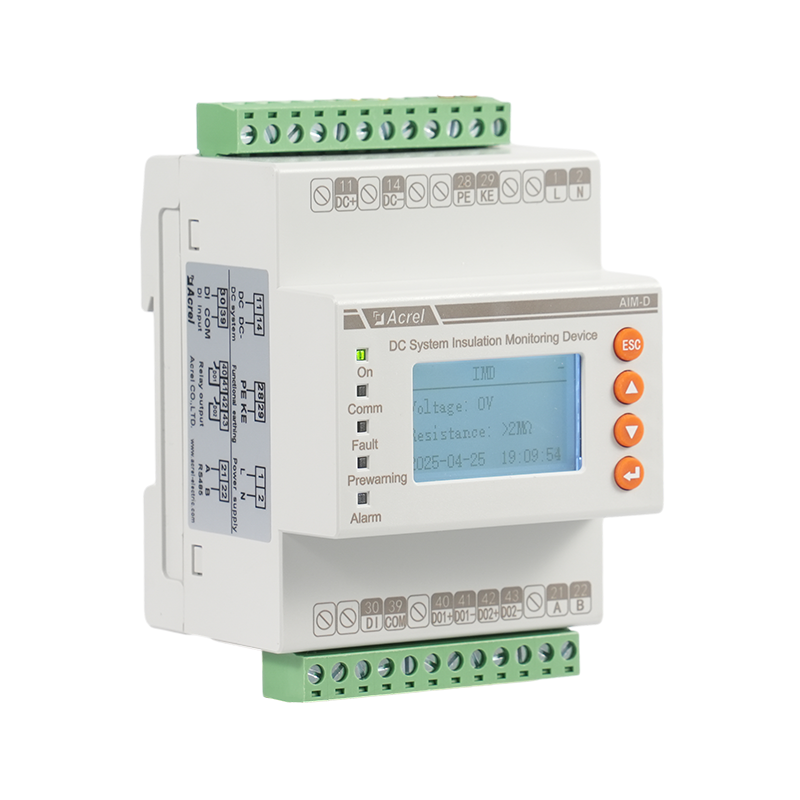

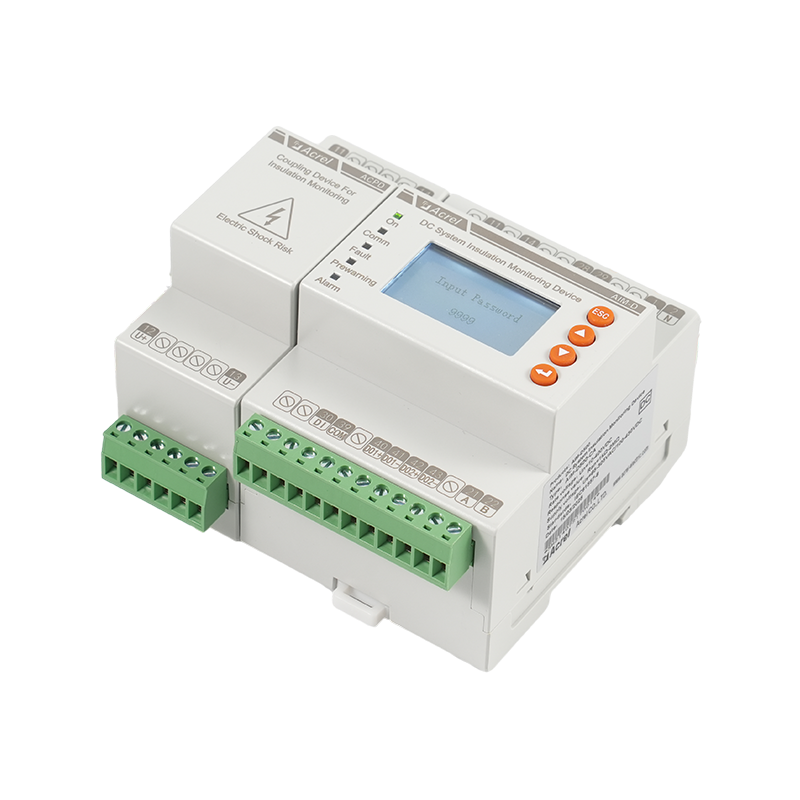

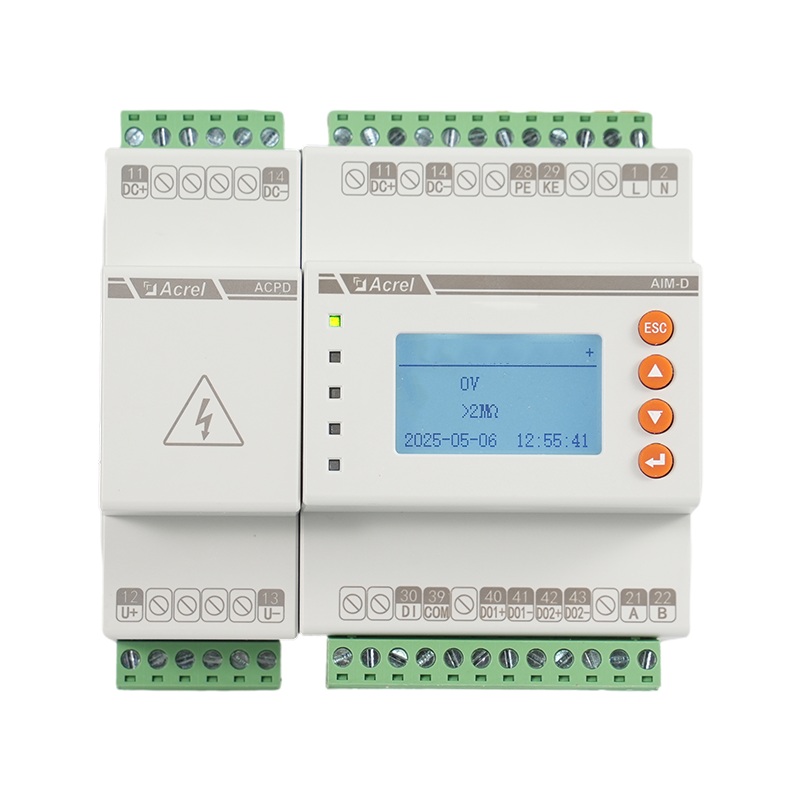

Acrel AIM-D500-CA DC-isoleringsmonitor er en banebrydende enhed designet til 0-1000V DC-systemer, der sikrer strømforsyningssikkerhed ved løbende at overvåge isolationsmodstand i IT-systemer.
Den opfylder kravene i IEC 61557-8 og er kompatibel med Combined Charging System (CCS) og CHAdeMO 3.0-standarden.

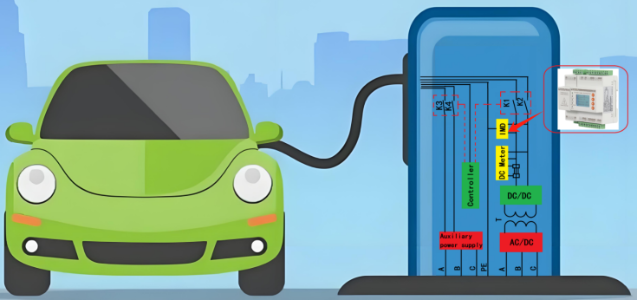

Den kan overvåge isolationsmodstanden på DC-ladestationer med et nominelt systemspændingsområde fra 50V op til 1000V.

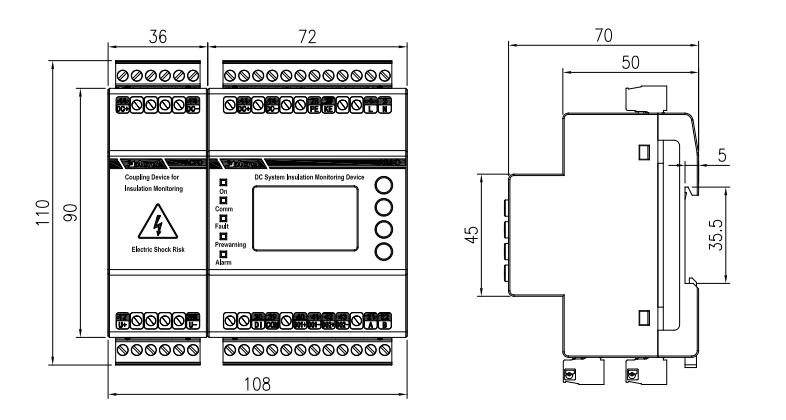

Enheden har et kabinet med fire moduler og DIN-skinnemontering, hvilket gør det nemt at installere og integrere i eksisterende systemer.
Den har også evnen til at måle systemspænding og detektere underspændings- og overspændingsforhold.
Dens stoptilstand giver brugerne mulighed for at deaktivere måleimpulsgeneratoren via Modbus-protokollen, gennem enhedsmenuen eller ved at bruge en ekstern knap.

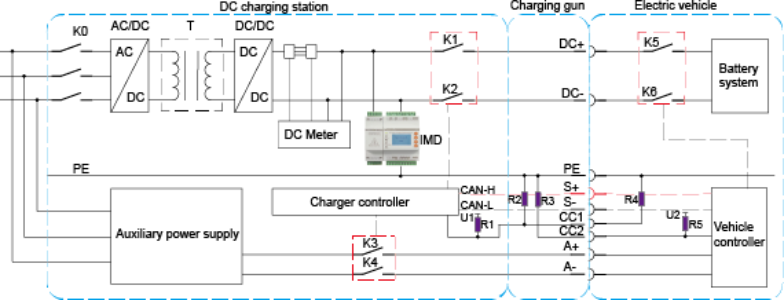

AIM-D500-CA er en ideel løsning til applikationer såsom kraftværker, transformerstationer, EV-opladere, UPS-systemer og solcellesystemer.
| Vare | Parameter | |
| Forsyningsspænding | Forsyningsspænding Us | AC/DC 85~265V |
| Frekvens | 50/60 Hz | |
| Strømforbrug | ≤ 5 W | |
| IT-systemet overvåges | Nominel systemspænding med ACPD300, Un | DC 50 … 1000V |
| Nominel systemspænding uden ACPD300, Un | DC 50 … 400V | |
| Responsværdier | Responsværdi (isolationsforvarsel) | Isolering alarmgrænseværdi … 2M Ω |
| Responsværdi (isolationsalarm) | 1k Ω… 2M Ω | |
| Pårørende usikkerhed | ± 15 %, ± 2k Ω | |
| Underspænding detektion | (80%~100%) Un(off) * | |
| Overspændingsdetektering | (100%~120%) Un(off) * | |
| nøjagtighed | 1 %, ± 1V | |
| CCS og CHAdeMO 3.0 tilstand | Tilladt systemlækagekapacitans | ≤ 20 μF |
| Måling og visning af rækkevidde af isolationsmodstand | 1k Ω… 2M Ω | |
| Måling usikkerhed / Relativ usikkerhed | C e ≤ 5 μF : ± 15 %, ± 2 k Ω | |
| C e >5 μF og R F >100 k Ω : ± 15 % | ||
| Responstid | ≤ 10'erne | |
| Interface | RS485/Modbus-RTU | |
| Relæudgang | 2 x 1 ikke-kontakt, AC 250V,3A, DC 30V,5A | |
| Miljø | O perforerende temperatur | - 1 0 ℃ ~55 ℃ |
| S lagringstemperatur | - 2 0 ℃ ~ 70 ℃ | |
| H fugtighed | ≤95% RH , ingen kondens og ætsende gas | |
| A højde | ≤2000m | |
| vægt | AIM-D500-CA | 244,3g |
| ACPD300 | 86,1 g | |
| Certificering | CE, IEC, RoHS | |
