Nominel strøm: 80A/120A af CT'er
MID-certificeret
100ms hurtig responstid
Nominel spænding: AC 230V
Høj nøjagtighedsklasse 0.5S

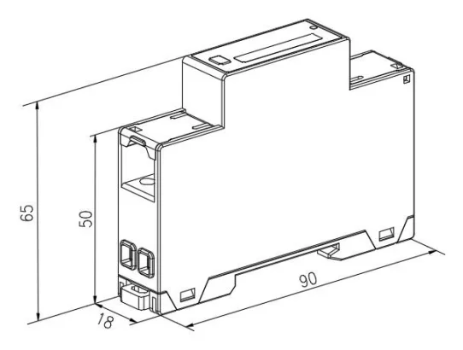

Ultra Thin One Module 18mm
+86-18702106858 / +86-21-69156352

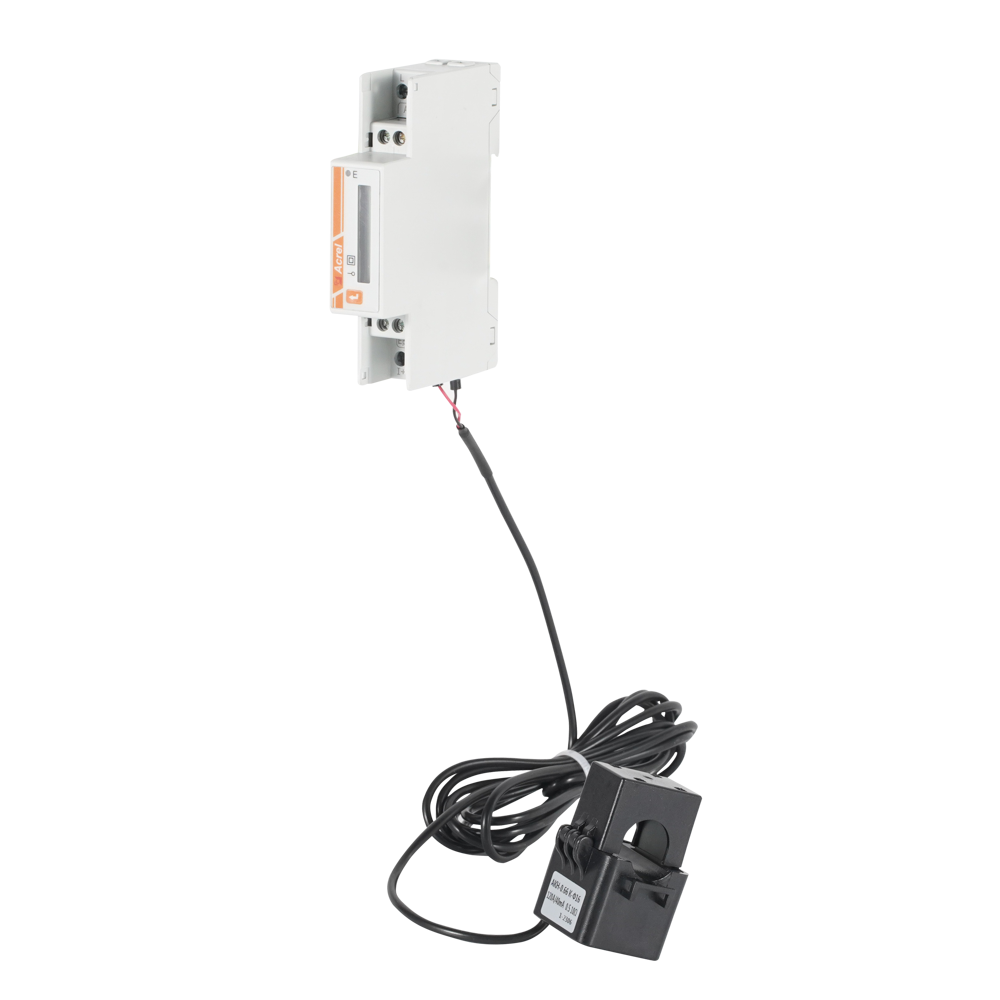

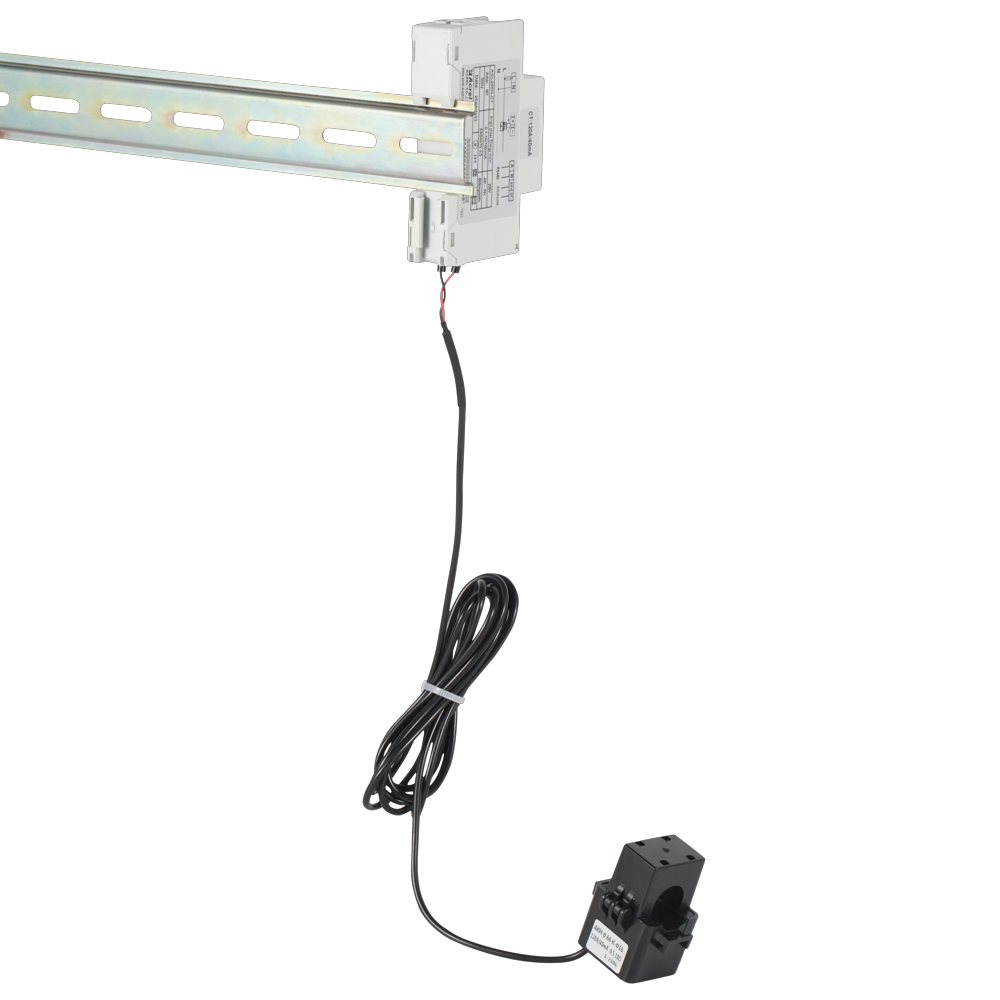

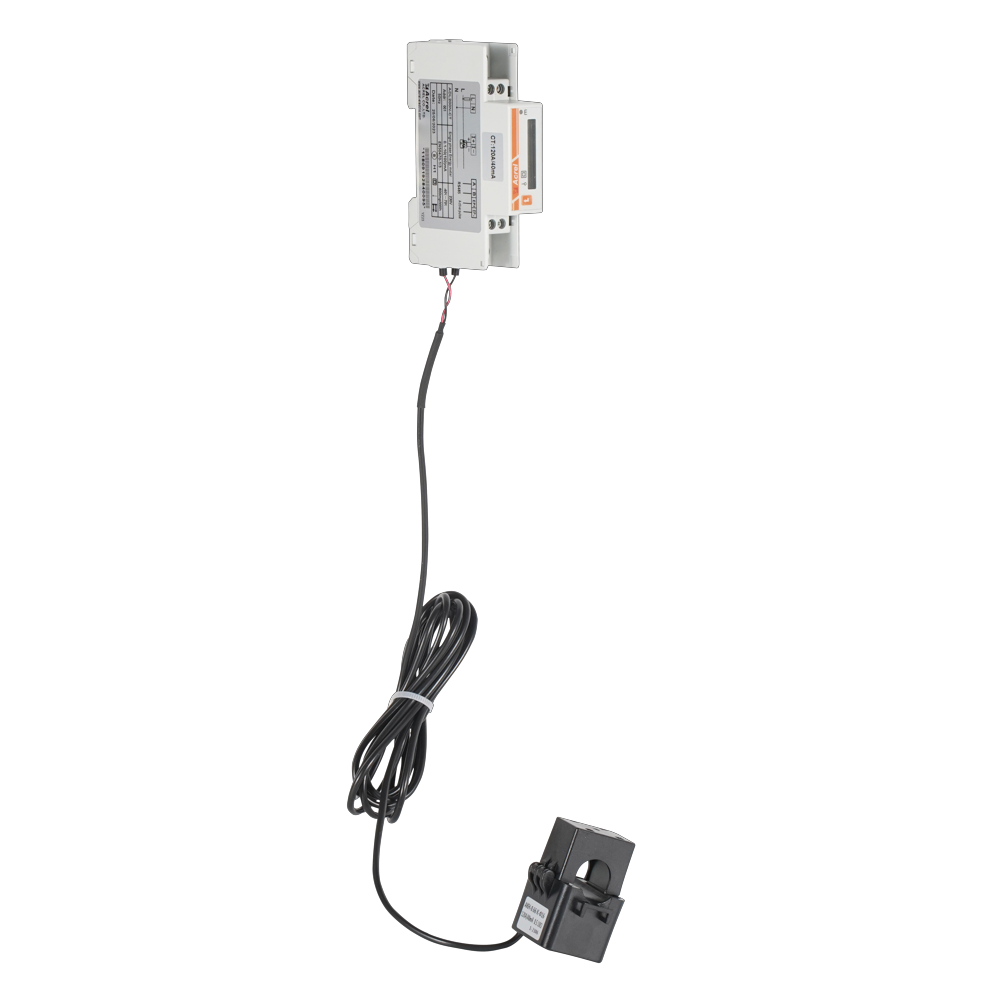

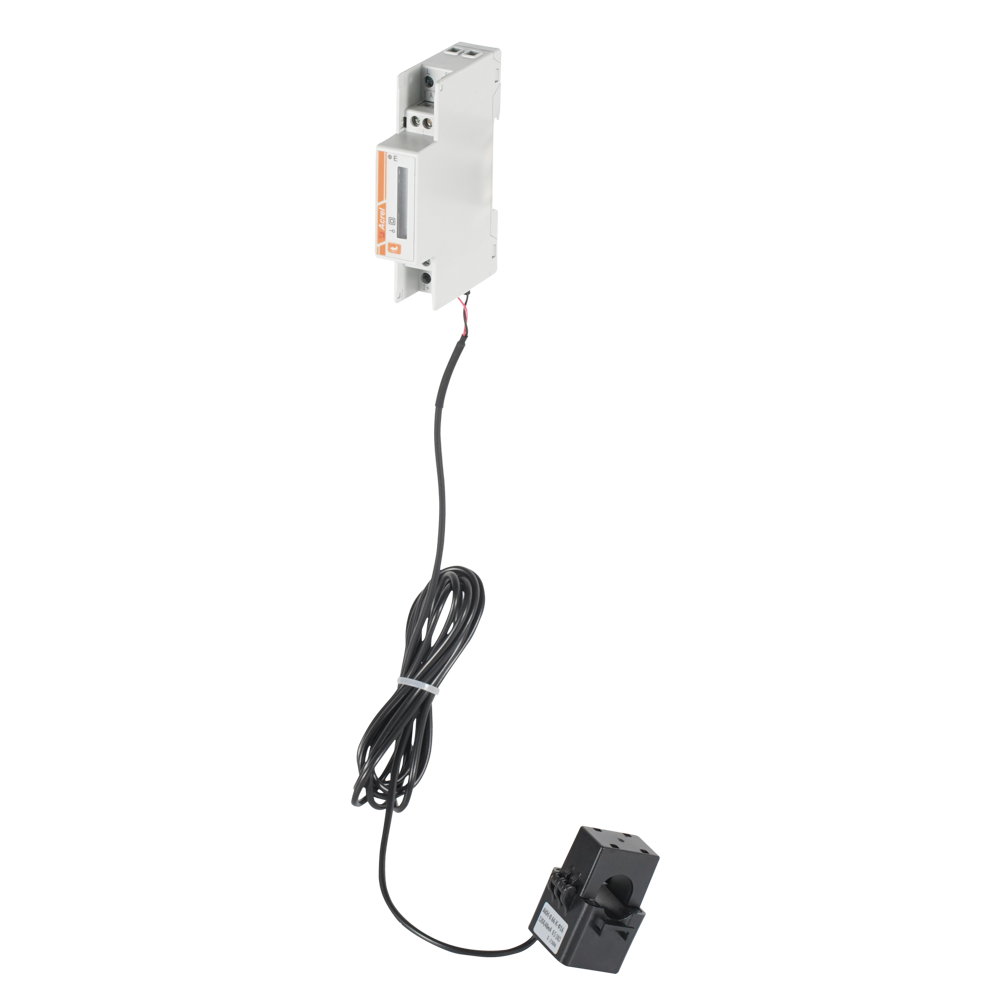

ADL-serien DIN-skinnemonteret multifunktionel elektrisk energimåler er en intelligent enhed designet til nye energistrømgenereringssystemer, herunder fotovoltaisk nettilsluttet, mikroinverter, energilagring og AC-koblingssystemer.
Dette produkt tilbyder højpræcisionsmåling, et kompakt design, hurtig respons og nem installation. Den kan sample, måle og overvåge effektparametre, mens den kommunikerer med invertere eller energistyringssystemer (EMS). Nøglefunktioner omfatter forebyggelse af omvendt strømstrøm, regulering af strømproduktion og styring af batteriopladning og -afladning baseret på realtid og akkumuleret elektrisk energi.
Derudover understøtter den tovejsmåling og husholdningsdistribueret fotovoltaisk energistyring, hvilket sikrer effektiv og intelligent energiudnyttelse.
| Vare | Parametre | ||
| Model serie | ADL200N-CT | ||
| Måling | Gitter | Enkeltfaset | |
| Spænding | Nominel spænding | AC 230 V | |
| Indgangsområde | ± 2 0 % | ||
| Overbelastning | 1,2 gange vurdering ( kontinuerligt ) | ||
| 2 gange vurderingen i 1 sekund | |||
| Strømforbrug | < 2W ， < 10 VA | ||
| Nøjagtighedskpigee | Fejl ±0,5 % | ||
| Nuværende | Indgangsstrøm | AC 0,5-10(80)A ， AC 0,5-10( 120 ) A | |
| Overbelastning | 1.2 gange vurdering (kontinuerlig) | ||
| 2 gange vurderingen i 1 sekund | |||
| Strømforbrug | < 1W ， < 1 VA | ||
| Nøjagtighedskpigee | Fejl ±0,5 % | ||
| Strøm | Aktiv, reaktiv, tilsyneladende effekt, fejl ±0,5 % | ||
| Gitter frequency | 5 0/ 6 0 Hz, fejl ±0,5 % | ||
| Svarprocent | ≤100ms (spænding, strøm, effekt) | ||
| ≤1s (elektrisk energi) | |||
| Måling category | KAT III | ||
| Overspændingsniveau | OVC III | ||
| Måling | Elektrisk energi | Aktiv energi : C lass B | |
| Reaktiv energi ( C klasse 2 nøjagtighed) | |||
| Strømforbrug | ≤ 2W | ||
| Elektromagnetisk kompatibilitet | E2 | ||
| Sikkerhed | Strøm frequency withstand voltage | Mellem kommunikation og signalindgang, AC3kV 1min | |
| Isolationsmodstand | Indgangs- og udgangsklemmer til hus >100MΩ | ||

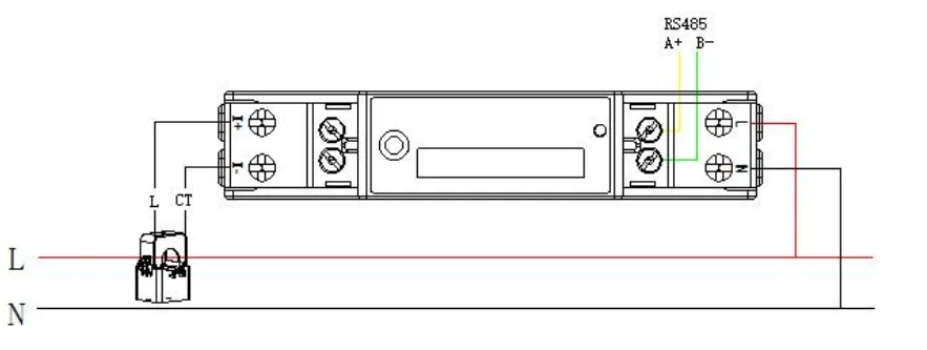

| Kommunikation | Interface og kommunikationsprotokol | RS485 interface og Modbus RTU protokol | |
| Kommunikation address range | Modbus RTU:1~ 247 ； | ||
| Baud rate | Understøtter 1200bps-38400bps | ||
| Miljø | Driftstemperatur | -40℃ ～ 70℃ | |
| Opbevaringstemperatur | -40℃ ～ 8 0℃ | ||
| Relativ luftfugtighed | ≤95 % (uden kondens) | ||
| "Ikke egnet til fugtige omgivelser" | |||
| Højde | ≤ 20 00m | ||
| Standard | EN IEC 61010-1:2010 Sikkerhedskrav til elektrisk udstyr til måling, kontrol og laboratoriebrug - Del 1: Generelle krav | ||
| EN IEC 61010-2-030:2010 Sikkerhedskrav til elektrisk udstyr til måling, kontrol og laboratoriebrug - Del 2-030: Særlige krav til udstyr med test- eller målekredsløb | |||
| EN IEC 61326-1:2021 Elektrisk udstyr til måling, kontrol og laboratoriebrug - EMC-krav - Del 1: Generelle krav | |||
| EN IEC 61326-2-1:2021 Elektrisk udstyr til måling, kontrol og laboratoriebrug - EMC-krav - Del 2-1: Særlige krav til elektromagnetisk kompatibilitetsprøvning for elektrisk udstyr til måling, kontrol og laboratoriebrug | |||
| EN 50470-3 Elektricitetsmålerudstyr (a.c.) - Del 3: Særlige krav - Statiske målere for aktiv energi (klasseindeks A, B og C) | |||
| IP beskyttelse | IP 51 ( Skal installeres i et passende IP-klassificeret kabinet ） | ||
| Forureningsgrad | II | ||
| UC Grad | III | ||
| Installationsmiljø | Indendørs brug | ||
| Beskyt Grad | Klasse II (dobbeltisolering) | ||
| Brugsmiljø | Skab monteret (Den ydre skal kan ikke røres) | ||
| Niveau | M1 | ||
| CT sikkerhed | Isolationsmodstand: greater than 1000 M Ω under normale forhold ； | ||
| Elektrisk styrkemodstand: Den kan modstå 4000V, 50Hz strømfrekvens i 1 minut ； | |||
| Flammehæmning: I overensstemmelse med UL94-V0 niveau ； | |||
