Nominel strøm: 120A af CT'er
50ms hurtig responstid
Til hjemmebrug Balkon Solar PV
WiFi kommunikation
Høj nøjagtighedsklasse 0.5S

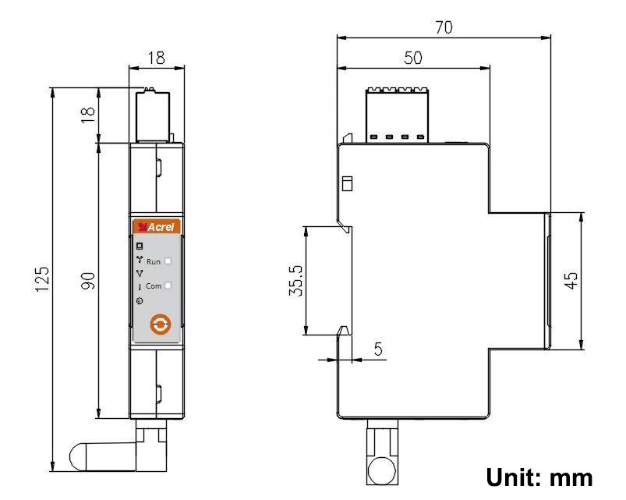

Ultratynd 1P 18mm
Aktiv pulsudgang
DIN-skinne nem installation
+86-18702106858 / +86-21-69156352
ADL-serien DIN-skinnemonteret multifunktionsenergimåler med eksterne CT'er er en smart energimåler designet specifikt til vedvarende energisystemer såsom Multi-Inverter Hybrid System (Photovoltaic Energy Storage Inverter), mikro-invertersystemer, energilagringssystemer og AC-koblingssystemer.
Produktet har høj nøjagtighed, lille størrelse, hurtig respons og nem installation. Den er i stand til at tage prøver, måle og overvåge elektriske parametre.
Inverteren eller energistyringssystemet (EMS) kan kommunikere med den for at opnå anti-revers flow, justere strømproduktionen og styre batteriopladning og -afladning baseret på strøm i realtid og akkumuleret energi. Den understøtter tovejsmåling og muliggør distribueret fotovoltaisk energistyring i husstanden.
| Vare | Parametre | ||
| Model serie | ADL400M | ||
| Måling | Gitter | Enkeltfaset | |
| Spænding | Nominel spænding | AC 230 V | |
| Indgangsområde | ± 2 0 % | ||
| Overbelastning | 1,2 gange vurdering ( kontinuerligt ) | ||
| 2 gange vurderingen i 1 sekund | |||
| Strømforbrug | < 2W ， < 10 VA | ||
| Nøjagtighedskpigee | Fejl ±0,5 % | ||
| Nuværende | Indgangsstrøm | AC 0,5-10(80)A ， AC 0,5-10( 120 ) A | |
| Overbelastning | 1.2 gange vurdering (kontinuerlig) | ||
| 2 gange vurderingen i 1 sekund | |||
| Strømforbrug | < 1W ， < 1 VA | ||
| Nøjagtighedskpigee | Fejl ±0,5 % | ||
| Strøm | Aktiv, reaktiv, tilsyneladende effekt, fejl ±0,5 % | ||
| Gitter frequency | 5 0/ 6 0 Hz, fejl ±0,5 % | ||
| Svarprocent | ≤100ms (spænding, strøm, effekt) | ||
| ≤1s (elektrisk energi) | |||
| Måling category | KAT III | ||
| Overspændingsniveau | OVC III | ||
| Måling | Elektrisk energi | Aktiv energi : C lass B | |
| Reaktiv energi ( C klasse 2 nøjagtighed) | |||
| Strømforbrug | ≤ 2W | ||
| Elektromagnetisk kompatibilitet | E2 | ||
| Sikkerhed | Strøm frequency withstand voltage | Mellem kommunikation og signalindgang, AC3kV 1min | |
| Isolationsmodstand | Indgangs- og udgangsklemmer til hus >100MΩ | ||
| Kommunikation | Interface og kommunikationsprotokol | RS485 interface og Modbus RTU protokol | |
| Kommunikation address range | Modbus RTU:1~ 247 ； | ||
| Baud rate | Understøtter 1200bps-38400bps | ||
| Miljø | Driftstemperatur | -40℃ ～ 70℃ | |
| Opbevaringstemperatur | -40℃ ～ 8 0℃ | ||
| Relativ luftfugtighed | ≤95 % (uden kondens) | ||
| "Ikke egnet til fugtige omgivelser" | |||
| Højde | ≤ 20 00m | ||
| Standard | EN IEC 61010-1:2010 Sikkerhedskrav til elektrisk udstyr til måling, kontrol og laboratoriebrug - Del 1: Generelle krav | ||
| EN IEC 61010-2-030:2010 Sikkerhedskrav til elektrisk udstyr til måling, kontrol og laboratoriebrug - Del 2-030: Særlige krav til udstyr med test- eller målekredsløb | |||
| EN IEC 61326-1:2021 Elektrisk udstyr til måling, kontrol og laboratoriebrug - EMC-krav - Del 1: Generelle krav | |||
| EN IEC 61326-2-1:2021 Elektrisk udstyr til måling, kontrol og laboratoriebrug - EMC-krav - Del 2-1: Særlige krav til elektromagnetisk kompatibilitetsprøvning for elektrisk udstyr til måling, kontrol og laboratoriebrug | |||
| EN 50470-3 Elektricitetsmålerudstyr (a.c.) - Del 3: Særlige krav - Statiske målere for aktiv energi (klasseindeks A, B og C) | |||
| IP beskyttelse | IP 51 ( Skal installeres i et passende IP-klassificeret kabinet ） | ||
| Forureningsgrad | II | ||
| UC Grad | III | ||
| Installationsmiljø | Indendørs brug | ||
| Beskyt Grad | Klasse II (dobbeltisolering) | ||
| Brugsmiljø | Skab monteret (Den ydre skal kan ikke røres) | ||
| Niveau | M1 | ||
| CT sikkerhed | Isolationsmodstand: greater than 1000 M Ω under normale forhold ； | ||
| Elektrisk styrkemodstand: Den kan modstå 4000V, 50Hz strømfrekvens i 1 minut ； | |||
| Flammehæmning: I overensstemmelse med UL94-V0 niveau ； | |||
