Transformer/skinne/stikkontakt/motor trådløs temperaturmåling Sig farvel til passive reparationer, 24-timers online temperaturmåling, og installer "termometre" på dit elektriske udstyr!

15 04, 2026

Betydningen af temperaturovervågning for elektrisk udstyr

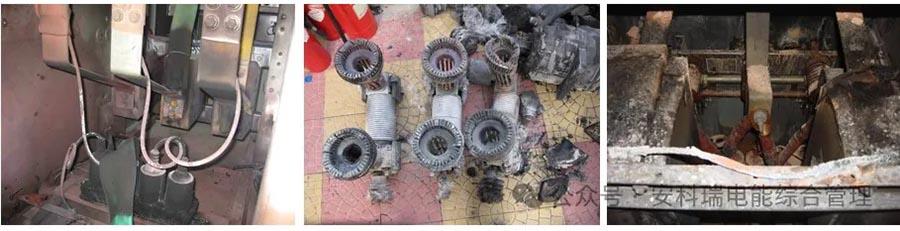

Elektricitet er livsnerven for industriel produktion, kommerciel drift og levebrødssikkerhed, og udstyrstemperatur er "barometeret" for elektrisk sikkerhed. Høj- og lavspændingskoblingsudstyr, transformere, samleskinner og kabelsamlinger er tilbøjelige til lokal overophedning på grund af dårlig kontakt, ældning af isoleringen og overbelastning under langvarig drift med høj belastning. Hvis det ikke overvåges rettidigt, kan det forårsage beskadigelse af udstyr, produktionsafbrydelser eller endda elektriske brande med alvorlige konsekvenser, som er utænkelige.

Så længe forskelligt elektrisk udstyr er tilsluttet elsystemet, vil det generere en vis mængde varme gennem en bestemt strøm, og temperaturen vil stige. I elsystemet er mange større ulykker forårsaget af intensiveringen af ​​elektrisk udstyrs overophedning. Hvis den skjulte fare for overophedning af elektrisk udstyr kan opdages rettidigt, kan vedligeholdelses- eller reparationsforanstaltninger træffes rettidigt, og de skjulte fejlfarer kan elimineres, driftsulykkerne i strømforsyningssystemet kan reduceres kraftigt, og strømforsyningens pålidelighed kan forbedres. Derfor er det meget vigtigt rettidigt at opdage og korrekt analysere de overophedede dele af elektrisk udstyr.

Traditionelle temperaturmålingsmetoder kan ikke længere følge med moderne elsikkerhedskrav

① Temperaturtestvoksarket kan ikke overvåges i realtid, hvilket udgør en betydelig risiko for ældning og fejl.
② Infrarød temperaturmåling har blinde vinkler, som ikke kan detekteres eller stole på inde i det lukkede kabinet.
③ Kabelføringen til temperaturmåling er kompleks, med høje isoleringsrisici, vanskeligheder ved renovering og høje vedligeholdelsesomkostninger.
④ Den passive reparations- og efterafhjælpningstilstand kan ikke forhindre den skjulte risiko for overophedning.

Acrel trådløs temperaturmåling software og hardware komplet løsning

Acrels integrerede løsning for trådløs temperaturmåling i alle scenarier, med "passiv trådløs, præcis sensing, intelligent advarsel og bekvem betjening og vedligeholdelse" som sin kerne, bryder fuldstændig flaskehalsen for traditionel temperaturmåling og opnår et spring fra "passiv reparation" til "aktiv forebyggelse og kontrol" i strømsikkerhed.

Vi har Acrel trådløse temperaturmålingsløsninger, der inkluderer sensorer, transceivere, displayenheder og integrerede systemplatforme!

Hvad er applikationsscenarierne for trådløs temperaturmåling? Hvor bruges det?

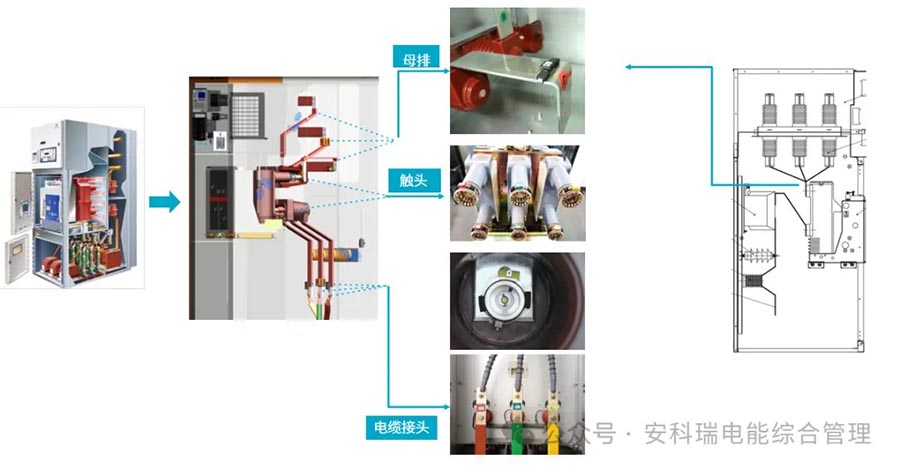

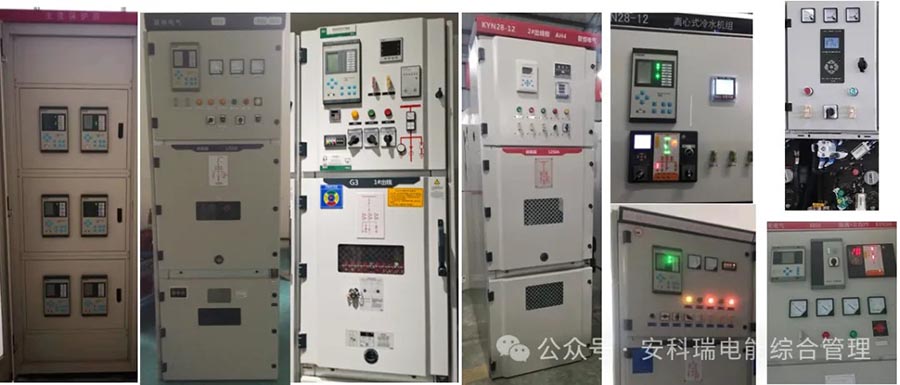

Krav til temperaturmåling - Højspændingsanlæg

For eksempel: temperaturmåling af kabelsamlinger, kontaktpunkter og samleskinner.

Kabelsamlingstemperaturmåling
Kontakt temperaturmåling
Moder samleskinne temperaturmåling

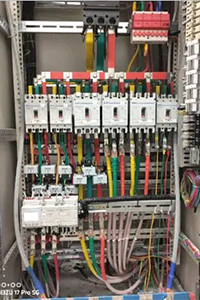

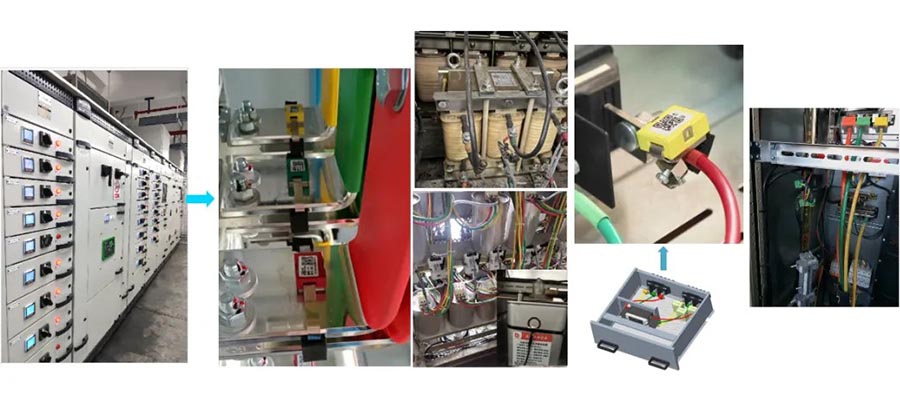

Krav til temperaturmåling - Lavspændingsskab

For eksempel temperaturmåling for rammeafbryderkonnektorer/samleskinner, kondensator-/reaktansoverflader, skuffeskabskabelstik og udgående lavspændingskabelstik.

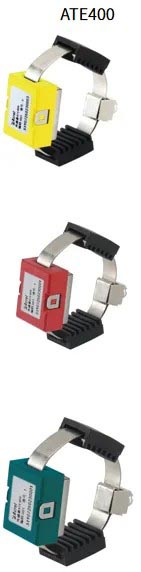

· Måling af rammeafbryderkonnektor/samleskinnetemperatur

· ATE400

· Kondensator/reaktansoverflademåleboks

· ATE300M

· Temperaturmåling af skuffeskabskabelstik

· ATE400

· Temperaturmåling af lavspændingsudgående kabelstik

· ACE100

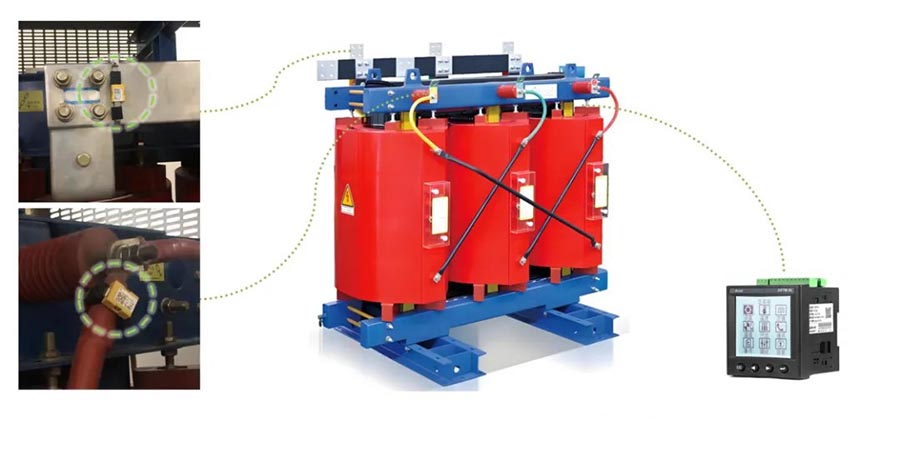

Krav til temperaturmåling - Transformatortemperaturmåling

Eksempelvis temperaturmåling af transformatorsamlinger og indvendige viklinger.

· Transformatorfugetemperaturmåling

· ATE400

· Temperaturmåling af transformatorens indvendige vikling

· (Pre-embedded PT100) ARTM-8L

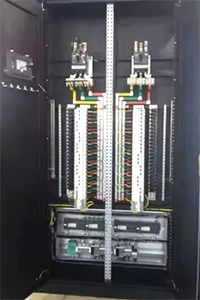

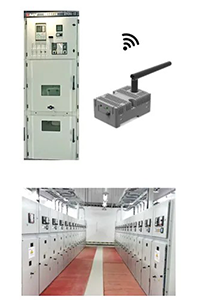

Krav til temperaturmåling - fordelingsboks, indendørs kabel, skab/indendørs mv

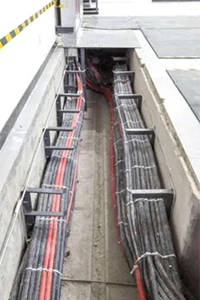

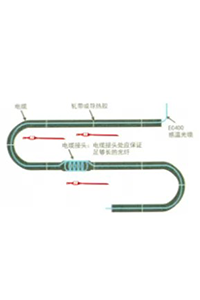

Eksempelvis temperaturmåling af fordelerbokse, indendørs kabelgrave og indendørs temperatur og luftfugtighed i koblingsanlæg/fordelingsrum.

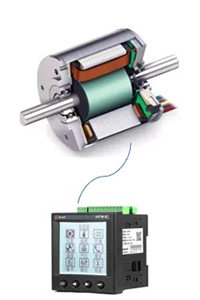

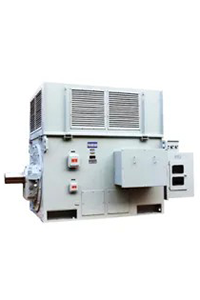

Temperaturmålingskrav - motortemperaturmåling

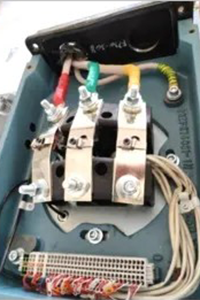

For eksempel: temperaturmåling på motorens overflade, temperaturmåling på motorens samledåse og temperaturmåling på motorens indvendige vikling.

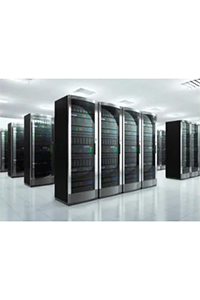

Industrikundes behov for temperaturmåling - Datacenter

Eksempelvis: temperaturmåling af indendørs kabelbakke/buskanalkapslinger, temperaturmåling af datacenterservere og temperaturmåling af samlinger af datacentersøjleskabe.

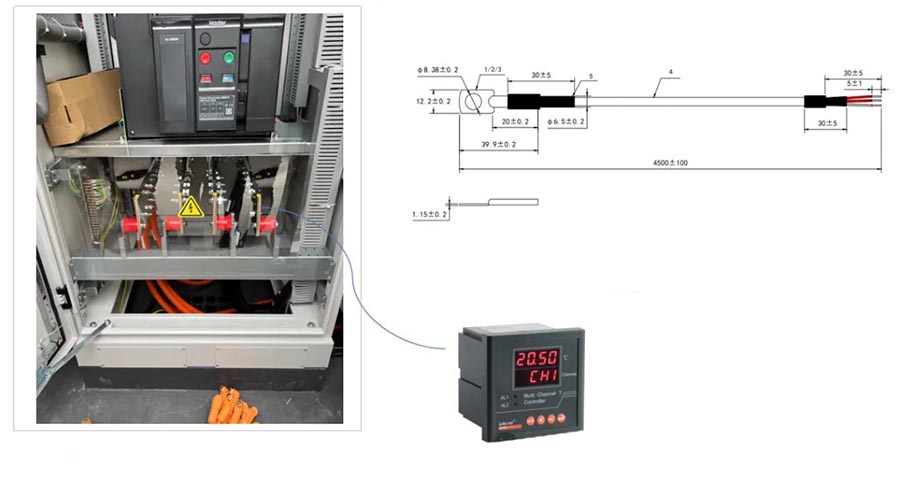

Industrikundens temperaturmålingsbehov - energilagerbeholder

For eksempel kræves temperaturmåling for DC-skinnen i en energibeholder

PT100 model: MPT101B130006

Spændingsmodstand: AC3000V/DC 4300V

DC-skinne til energibeholder

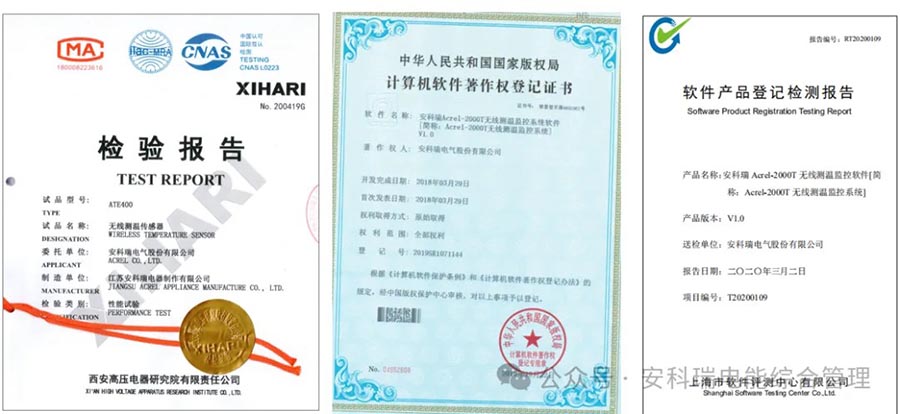

Acrel trådløs temperaturmåling Produktkvalifikationscertifikat

Fire kernefordele definerer en ny standard for effekttemperaturmåling

1. Passiv trådløs vedligeholdelsesfri, eliminerer sikkerhedsrisici fra roden

ATE800-seriens passive RFID-sensor anvender radiofrekvent energihøstteknologi, som ikke kræver batterier eller ledninger og er vedligeholdelsesfri for livet, hvilket fuldstændigt undgår risikoen for batterifejl og højspændingsledningsisolering i højtemperaturmiljøer. ATE400 sensor induktionseffektsensor, kan startes, når den er ≥ 5A, med lang levetid og stabil online drift i højbelastningsscenarier, hvilket i høj grad reducerer drifts- og vedligeholdelsesomkostninger.

2. Højpræcisionsføling, i stand til nøjagtigt at fange temperaturstigninger på 0,5 ℃

Ved hjælp af højpræcisions temperaturmålingschips med en nøjagtighed på ± 1 ℃ og et temperaturmåleområde på -50 ℃~ 125 ℃ kan den følsomt fange små temperaturstigningsændringer, advare på forhånd om øget kontaktmodstand og potentielle overophedningsfejl og næppe skjulte farer i knopstadiet. Data forbliver stabile i miljøer med stærke interferenser, hvilket gør det sikkert at bruge i højspændingskabinetter og tætte busscenarier.

3. Installation med nul modifikation, både nye og gamle projekter kan hurtigt implementeres

Der er forskellige installationsformer såsom stroptype, bolttype og patchtype, som ikke kræver afmontering eller frakobling af udstyret. Modtageren understøtter skinneinstallation, 13774430992 antenne fleksibelt valg, stabilt signal til komplekse kabinetter, hurtig implementering til nye projekter og et klik opgradering til gamle distributionsrum.

4. Fuld kæde intelligent kontrol, lokal og fjern "dobbelt forsikring"

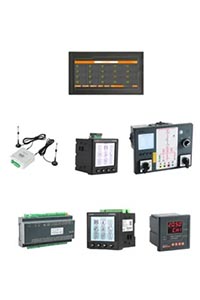

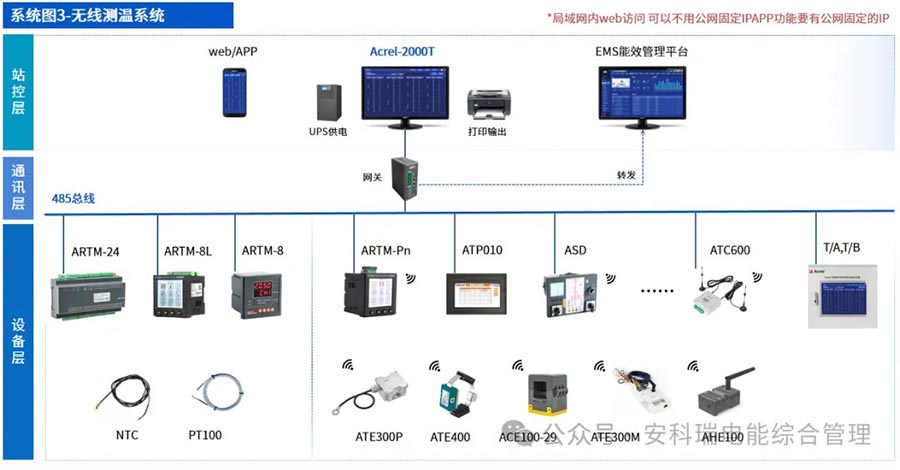

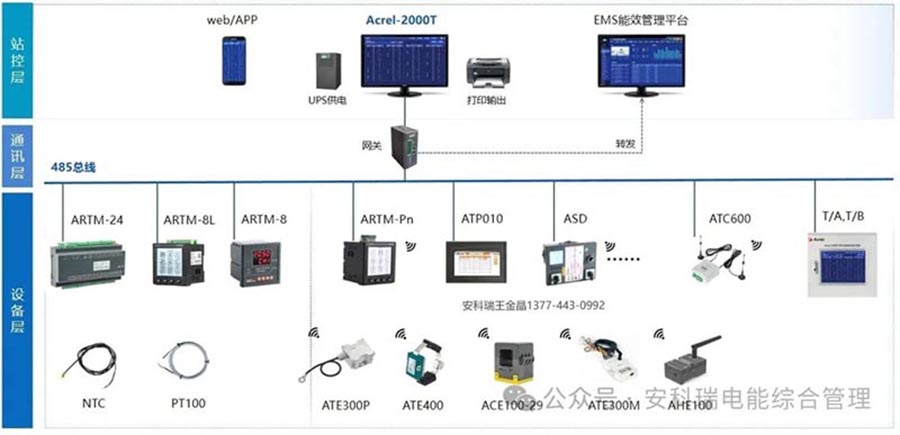

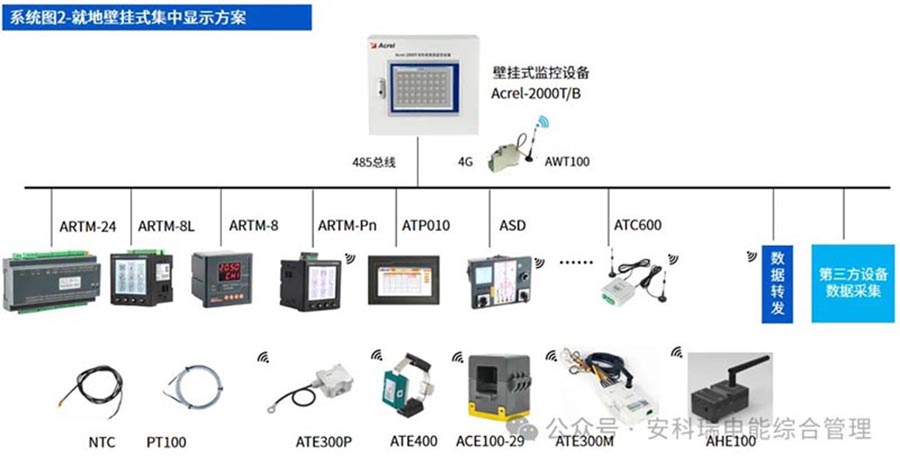

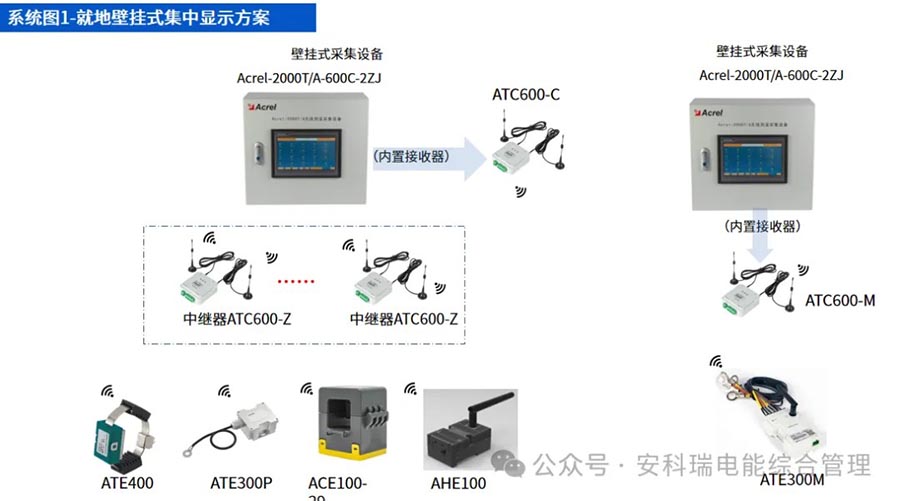

Fra enkeltskabsovervågning til centraliseret kontrol har Ankerui bygget en komplet produktmatrix:

ARTM Pn displayenhed: understøtter 60 sensorer pr. enhed, velegnet til små og mellemstore distributionsrum;

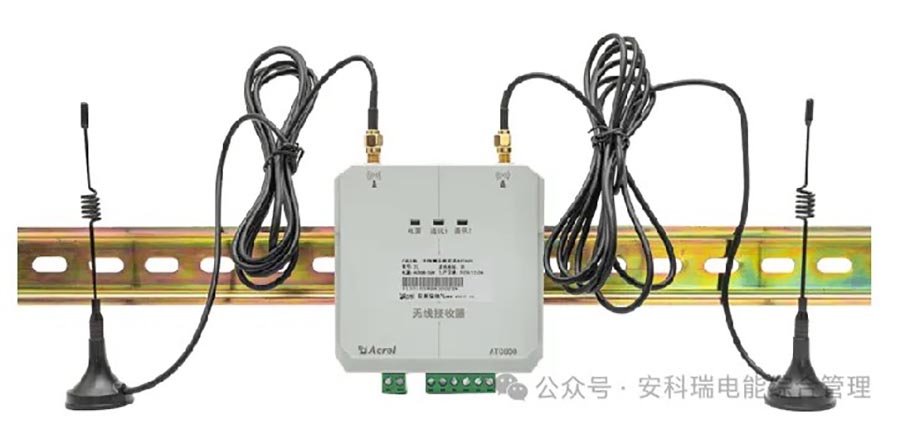

ATC trådløs temperaturmåling transceiver: understøtter centraliseret adgang til 240 sensorpositioner;

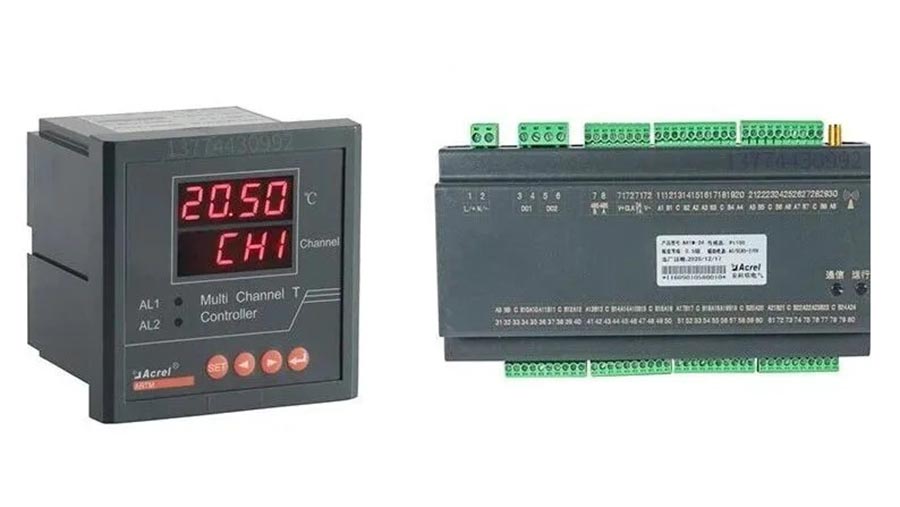

ARTM8 Inspektionsinstrument: Skræddersyet til flerkanals temperaturmåling af transformere og reaktorer.

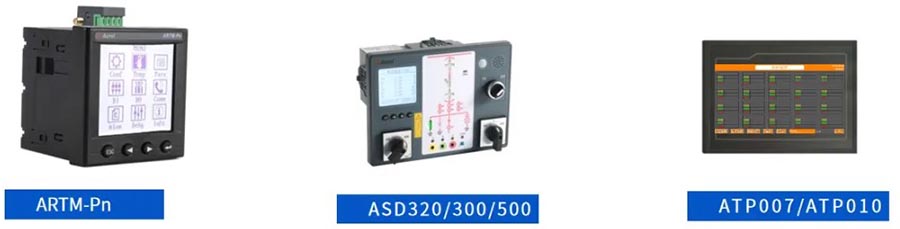

Trådløs temperaturmåling og inspektionsinstrument med 8/24 kanaler

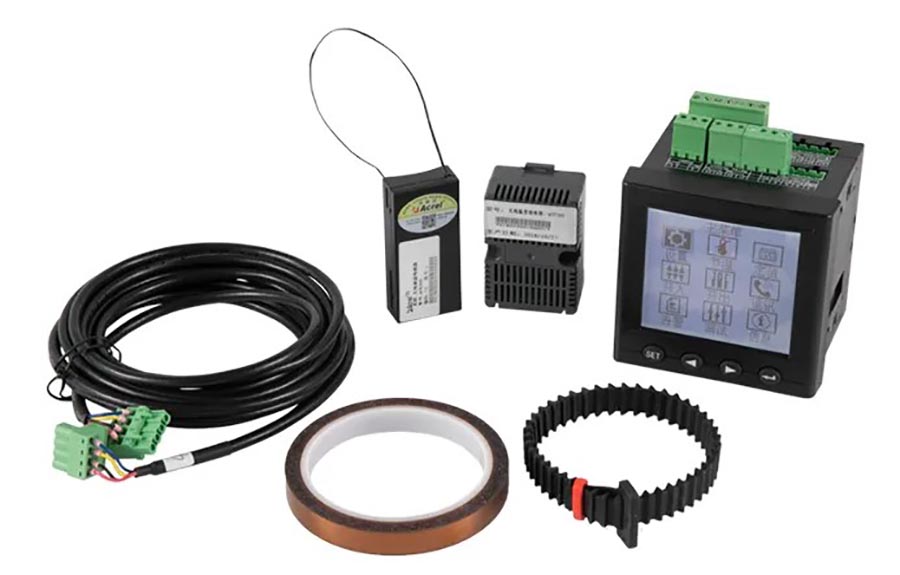

Display terminal

ARTM-Pn
Arbejdsstrømforsyning: AC85~265V, DC100~300V adaptiv, strømforbrug 8W
Installationsmetode: Indlejret installation, åbning 92 * 92, dybde 65
Kommunikationsgrænseflade: 1 RS485 seriel kommunikationsgrænseflade, Modbus RTU kommunikationsprotokol
Kontakt temperaturmåling: can connect to 60 ATE400
Kontakt temperaturmåling accuracy: ± 1 ² C
Indgangsopsamling: 4-kanals indbygget 12V-indgang, i stand til at indsamle positionsstatus for afbrydere, håndvogne osv.
Udgangskonfiguration: 2-kanals passiv udgang, med høj temperatur/over temperatur/fase temperaturforskel/temperatur pludselig ændring alarm funktion
Elektrisk parametermåling: strøm, spænding, frekvens, aktiv effekt, reaktiv effekt, kWh osv., niveau 0,5

ASD320/300/500
Arbejdsstrømforsyning: AC/DC 220V, AC/DC110V adaptiv
Statusindgangskrav: Passiv tør kontaktindgang (intern strømforsyning til statusdisplayenhed)
Temperatur- og fugtighedsmåling og kontrolnøjagtighed: temperatur <1 °C; relativ luftfugtighed <3 %
Trådløs temperaturmåling: kan bruges med ATE400 trådløs temperatursensor, temperaturmåleområde -50 ℃ ~ 125 ℃ C
Udgangskapacitet for varme og alarm: AC220V/5A
Krav til live display: Kortslutningsstrømmen fra sekundærsiden af den strømførende sensor til jord under nominel spænding skal være større end 200uA
10kV system, sensorkapacitet >100pF;
35kV system, sensorkapacitet >35pF;
6kV system, sensorkapacitet>180pE
Kommunikation: RS485 seriel kommunikationsgrænseflade, Modbus RTU protokol (ASD500 med stor netværksport)
Dimensioner: 238mm * 178mm * 83mm (bredde * højde * dybde)

ATP007/ATP010
Arbejdsstrømforsyning: DC24V
Installationsmetode: Indlejret installation
Kommunikationsgrænseflade: Standardkonfiguration inkluderer 1 RS485 seriel kommunikationsgrænseflade (Modbus RTU protokol)
1 Ethernet-port
Kontakt temperaturmåling accuracy: ± 1 ° C
Høj temperaturalarm: Enhedens hvide bælte-summer aktiveres, når temperaturen overstiger den indstillede værdi

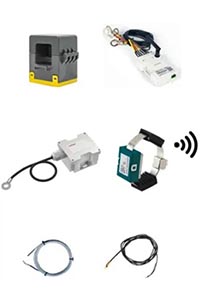

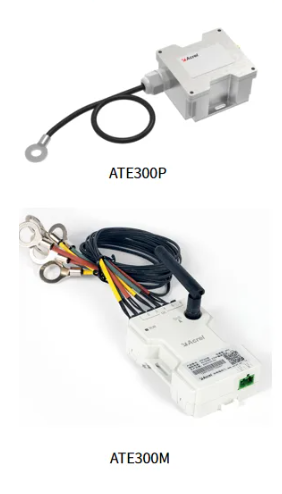

Aktiv trådløs temperatursensor

CT-drevet trådløs temperatursensor

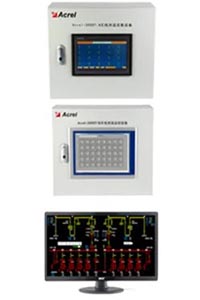

Acrel-2000T trådløs temperaturovervågningssystem-platform, som en "smart hjerne", opnår 24-timers overvågning i realtid, advarsel på flere niveauer (APP SMS-stemme-pop-ups), historisk datasporing og lukket sløjfe-inspektionsstyring. Det kan forstå temperaturstatussen for hele stationen uden at forlade hjemmet, hvilket i høj grad forbedrer drift og vedligeholdelseseffektivitet.

Fuld scenedækning, der sikrer virksomhedens elsikkerhed

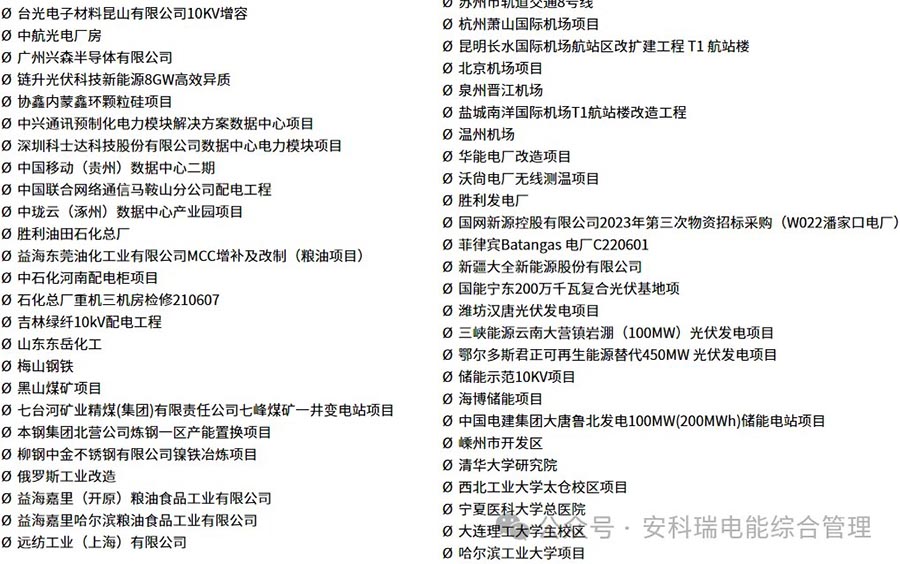

Ankeruis trådløse temperaturmålingsløsning er blevet meget brugt i:

√Kemisk/stål/fremstillingsanlægsområde

√Datacenter, logistikcenter

√Cold Chain Park

√Nybyggeri og renovering af transformerstationer og fordelingsrum

√ Lufthavne, hospitaler, kommercielle bygninger, transportknudepunkter

√Højspændingsskabe, samleskinner, kabelstik, afbryderkontakter.

Sagsdeling

Shandong English Chemical Project omfatter en 35kV hovedstation og 3 10kV understationer med i alt 76 højspændingsskabe. Hvert kabinet er udstyret med 6-punkts trådløs temperaturmåling, ved hjælp af ATE200/ATE400-sensorer og ASD320 intelligent styring til at opnå online temperaturmåling døgnet rundt og unormal realtidsvarsling af højspændingsudstyr i hele stationen, hvilket effektivt sikrer elektrisk sikkerhed i højrisiko-kemiske scenarier og eliminerer risikoen for overophedning, strømsvigt og brand.

Elsikkerhed er ikke en lille sag; præcis temperaturmåling sikrer sikkerhed

I dag, med den accelererede promovering af dual carbon og smart grid-konstruktion, er elektrisk sikkerhed ikke længere et "multiple-choice-spørgsmål", men et "obligatorisk kursus". Overophedning af elektrisk udstyr er den største skjulte fare, der forårsager strømafbrydelser og elektriske brande. Traditionelle temperaturmålingsmetoder har smertepunkter som store blinde pletter, manglende evne til at overvåge i realtid og vanskeligheder ved renovering.

Ankeruis trådløse temperaturmålingsintegrationsløsning i alle scenarier har kernefordelene ved passiv trådløs, højpræcisionsføling, nulmodifikationsinstallation og fuld kæde intelligent kontrol, der skifter fra passiv reparation til aktiv forebyggelse og kontrol. ATE-seriens sensorer kræver ikke batterier, er vedligeholdelsesfrie og er parret med Acrel-2000T overvågningsplatformen for at opnå 24-timers advarsel på flere niveauer og datasporbarhed. De er blevet brugt i vid udstrækning i kemiske, datacentre, transportknudepunkter og andre scenarier, og hjælper virksomheder med at eliminere blinde vinkler, reducere drifts- og vedligeholdelsesomkostninger, forhindre elektriske brande og virkelig opnå sikkerhedskontrol, forebyggelse af skjulte farer, datasporbarhed og ansvarlighed.
