DIN-skinne vs panelmonterede energimålere: Valgvejledning

Hvorfor måleformatbeslutninger former langsigtet panelydelse

At vælge mellem en DIN-skinnemonteret enhed og en panelmonteret enhed er sjældent en triviel detalje på en projekttegning. Beslutningen påvirker, hvor meget plads der er tilbage inde i en indhegning, hvordan teknikere vil læse data under vedligeholdelse, hvordan ledninger føres, og hvor let enheden integreres med et bygningsstyringssystem senere hen. An energimåler der ser identisk ud med en anden på et datablad, kan opføre sig meget anderledes, når den først er placeret inde i et overfyldt skab eller monteret flush på en koblingsdør.

Denne guide gennemgår de praktiske forskelle mellem de to monteringsformater, de tekniske specifikationer, der er værd at tjekke før køb, og en struktureret måde at matche målertype til applikation. Målet er at hjælpe ingeniører, panelbyggere og facility managers med at undgå omarbejde forårsaget af en uoverensstemmende formfaktor eller en underspecificeret kommunikationsgrænseflade.

DIN-skinne vs panelmonteret: Forstå de to formater

Begge formater måler de samme elektriske parametre, men de er bygget til forskellige fysiske sammenhænge. A DIN skinne energimåler clipses direkte på en standard 35 millimeter skinne inde i et kabinet, der sidder ved siden af afbrydere, kontaktorer og klemrækker. A panelmonteret energimåler er designet til at blive skåret ind i en dør eller frontplade, med displayet vendt udad, så operatører kan aflæse værdier uden at åbne skabet.

DIN rail energy meter mounted inside a control enclosure — DIN skinne energimåler installed on standard rail inside a distribution cabinet

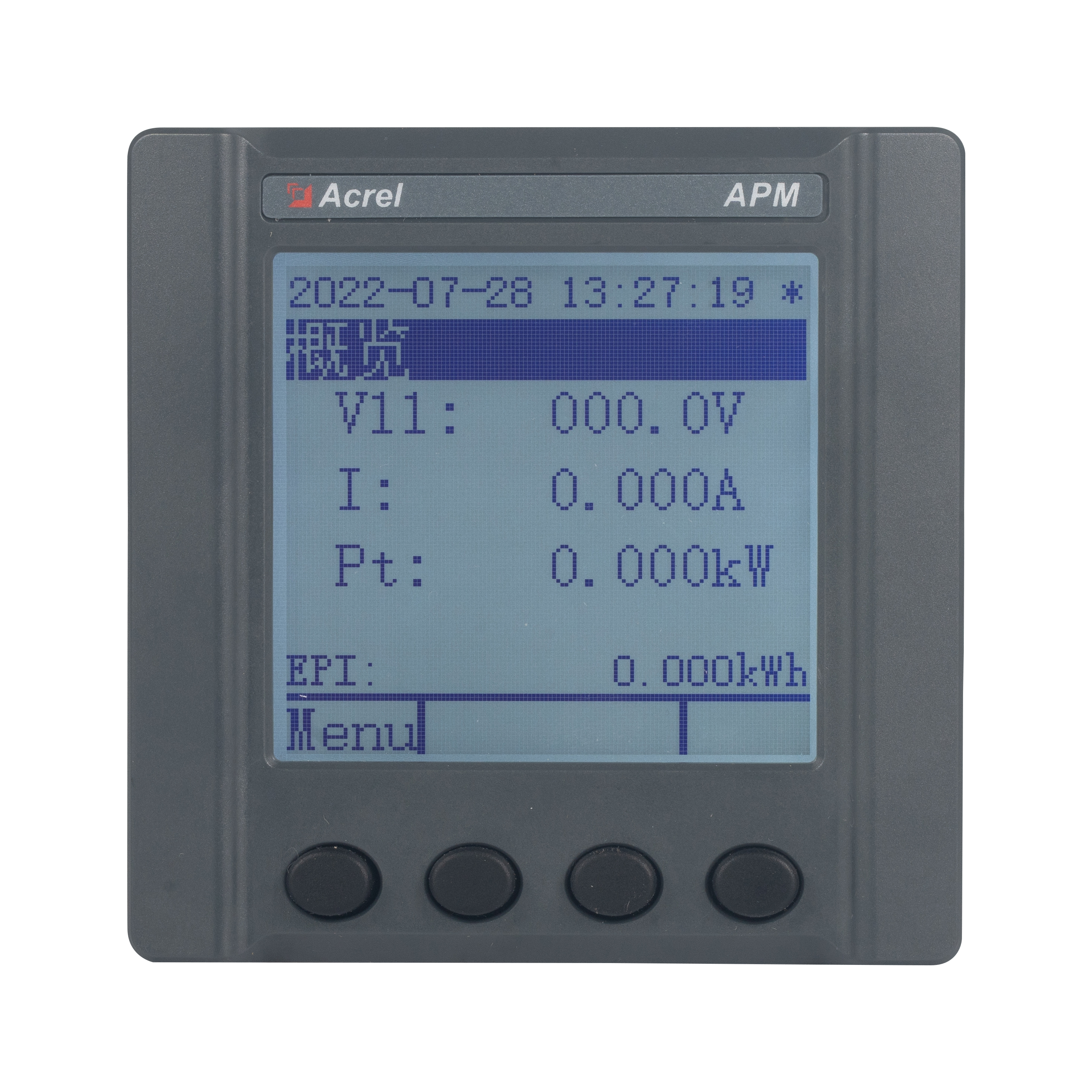

Panel mounted energy meter installed on switchgear door — Panelmonteret energimåler sat ind i en skabslåge til direkte aflæsning

Attribut	DIN-skinneformat	Panelmonteret format
Monteringssted	Inde i kabinettet, på 35 mm skinne	Skær i en dør eller frontplade
Vis synlighed	Kræver åbning af kabinettet	Synlig uden at åbne skabet
Typisk indkapslingsdybde påkrævet	Lavt, kompakt fodaftryk	Afhænger af enhedens kropslængde bag udskæringen
Almindelig brugssag	Undermåling, feederkredsløb, eftermonteringsprojekter	Hovedindgående forsyning, operatør-dashboards, kontrolrum
Ledningsadgang	For- eller sideterminaladgang	Bagerste terminaladgang, tilsluttet bag døren

I praksis kombinerer mange panelbyggere begge formater i et enkelt projekt. Kompakt DIN-skinnemåling håndterer distribueret overvågning af underkredsløb, hvor pladsen er knap, mens en panelmonteret enhed er reserveret til det primære indgående foder eller til ethvert punkt, hvor en operatør har brug for en hurtig aflæsning. At forstå din skinnemonterede energimålere og analysatorer som en kategori hjælper også ved planlægning af multikredsløbsovervågning, da flere enheder kan klippes side om side langs den samme skinne uden at forbruge dørplads.

Nøglespecifikationer, der skal kontrolleres, før du vælger en energimåler

En sammenligning af dataark er kun nyttig, hvis de rigtige rækker sammenlignes. Følgende specifikationer har en tendens til at have den mest praktiske indflydelse på, om en måler fungerer godt på dens tilsigtede placering.

Målenøjagtighedsklasse

Nøjagtighedsklasse bestemmer, hvor tæt viste værdier sporer den faktiske belastning. Undermåling til intern omkostningsfordeling tolererer typisk en bredere klasse end faktureringsgrad eller indtægtsmåling, hvor der forventes strammere klasser.

Spænding og strømområde

Bekræft, at den nominelle spænding stemmer overens med systemet (enkeltfaset eller trefaset og den nominelle netspænding), og at strømtransformerforhold eller direkte forbindelsesstrømområder matcher den forventede belastningsprofil, inklusive spidsbelastningsforhold.

Tilslutningsmetode

Direkte tilslutningsenheder håndterer lavere strømstyrke uden eksterne transformere, mens CT-forbundne enheder udvider det anvendelige område for større feeders. Blanding af den forkerte forbindelsesmetode med et givet belastningsområde er en almindelig kilde til underlæsning eller overlæsning.

Display og læsbarhed

Panelmonterede enheder nyder godt af større skærme med højere kontrast, da de aflæses på afstand. DIN-skinneenheder aflæses normalt tæt under vedligeholdelse, så et mindre display med menunavigation er acceptabelt.

Kommunikationsgrænseflade

Hvorvidt måleren skal rapportere til et bygningsstyringssystem eller et energi-dashboard bestemmer, hvilken grænseflade der kræves, diskuteret yderligere nedenfor.

Bedømmelse af kabinet

Enheder monteret inde i et forseglet skab har typisk behov for en lavere indtrængningsbeskyttelse end enheder monteret på en åben dør mod et værkstedsgulv eller udendørs miljø.

Til reference illustrerer skemaet nedenfor, hvordan forskellige nøjagtighedsklasser omsættes til relativ måletolerance, hvilket er nyttigt, når der specificeres panelinstrumentering med høj præcision til kritiske belastninger versus generel undermåling.

Matchende målertype til applikation: En udvælgelsesramme

I stedet for at vælge et format baseret på vane, hjælper det at arbejde gennem applikationen først. Tabellen nedenfor opsummerer typiske parringer, der ses i kommercielle og industrielle projekter, når man planlægger valg af energimåler til kontrolpaneler.

Ansøgning	Anbefalet format	Ræsonnement
Lejerundermåling i fællesbygning	DIN skinne	Flere enheder klipses langs en skinne, hvilket sparer dørplads på tværs af mange kredsløb
Hovedindgående forsyningsovervågning	Panel monteret	Operatører har brug for en direkte aflæsning uden at åbne kabinettet
Eftermonter i et eksisterende overfyldt skab	DIN skinne	Kompakt fodaftryk passer ind i den resterende skinneplads uden dørmodifikation
Kontrolrums dashboards	Panel monteret	Stort display understøtter hurtige visuelle kontroller af kontrolrumspersonale
Maskin- eller udstyrsniveauovervågning	DIN skinne	Integreres sammen med andre skinnemonterede styrekomponenter nær lasten

En nyttig tommelfingerregel: Hvis værdien skal læses af en person, der står uden for skabet, skal du læne dig mod panelmonteret. Hvis værdien hovedsageligt logges og revideres eksternt, er DIN-skinne normalt det mere pladseffektive valg.

En installationsvejledning til energimålere: Planlægning til idriftsættelse

Uanset format har installationskvaliteten en direkte effekt på målingens pålidelighed. Sekvensen nedenfor skitserer en praktisk installationsvejledning til energimålere, der anvendes i de fleste kontrolpanelprojekter.

Trin-for-trin sekvens

Bekræft kredsløbets spændingssystem, forventet belastningsområde, og om der er behov for direkte forbindelse eller strømtransformatorer.
Vælg monteringsformat baseret på, hvor aflæsningen skal være synlig, og hvor meget plads kabinettet eller døren tillader.
Krydstjek målerens nominelle rækkevidde og nøjagtighedsklasse i forhold til belastningen og eventuelle rapporteringskrav for det pågældende kredsløb.
Monter enheden, og hold klar adskillelse fra varmegenererende komponenter såsom store kontaktorer eller transformere.
Afslut ledninger i henhold til klemmediagrammet, dobbelttjek strømtransformatorens polaritet før strømforsyning.
Tænd for, konfigurer kommunikationsadresse og parametre, og bekræft aflæsninger mod en kendt referencebelastning, hvis tilgængelig.

Almindelige ledningsovervejelser

Hold strømtransformatorens sekundære ledninger kort og korrekt afsluttet for at undgå åbne kredsløb.
Adskil lavspændingskommunikationskabler fra strømkabler, hvor det er muligt for at reducere interferens.
Mærk hvert kredsløb tydeligt ved både målerterminalen og kildeafbryderen for at forenkle fremtidig vedligeholdelse.

Kommunikationsprotokoller og dataintegrationsovervejelser

De fleste moderne digitale energimålere tilbyder en form for dataoutput ud over det lokale display, hvilket betyder noget, når en facilitet ønsker at centralisere overvågning på tværs af flere paneler.

Behov for integration	Typisk grænsefladeovervejelse
Kun selvstændig lokal læsning	Intet kommunikationsmodul påkrævet, displayudlæsning er tilstrækkelig
Centralt energiledelsessystem	Seriel eller netværksbaseret kommunikation med et defineret registerkort
Blandet arv og nyt udstyr	Gateway eller protokolkonverter kan være nødvendig for at forene dataformater
Fjernalarm eller tærskelmeddelelse	Måler med konfigurerbare udgangsrelæer eller alarmregistre

Når du specificerer panelmonterede energimålere og analysatorer til et større sted, er det værd at bekræfte på forhånd, hvor mange enheder den påtænkte overvågningsplatform kan polle samtidigt, da dette påvirker, hvordan adresser og kommunikationsindstillinger skal planlægges under idriftsættelsen i stedet for at blive opdaget efterfølgende.

Almindelige valg og installationsfejl, der skal undgås

Overdimensionering af strømtransformatorer i forhold til faktisk belastning, hvilket reducerer måleopløsningen ved typiske driftsstrømme.
Valg af panelmonterede enheder til eftermontering med begrænset plads hvor det er upraktisk at skære en ny døråbning, når en DIN-skinneenhed ville have passet uden ændringer.
Overser displayets læsbarhed ved at placere et lille DIN-skinnedisplay et sted, hvor det faktisk skal aflæses på afstand.
Underspecificering af nøjagtighedsklasse for kredsløb, der senere anvendes til fakturering eller omkostningsfordeling mellem lejere eller afdelinger.
Ignorer varmekilder i nærheden store afbrydere eller transformere, hvilket kan påvirke langsigtet pålidelighed af enhver panelmonteret energimåler placeret for tæt på.

Ofte stillede spørgsmål

Q1: Hvad er hovedforskellen mellem en DIN-skinneenergimåler og en panelmonteret energimåler?

Kerneforskellen er fysisk placering. En DIN-skinneenhed clipses på skinnen inde i et kabinet og aflæses typisk under vedligeholdelse, mens en panelmonteret enhed sidder på en dør eller frontplade, så dens display er synligt uden at åbne skabet.

Q2: Kan DIN-skinne og panelmonterede målere bruges sammen i det samme projekt?

Ja, det er almindeligt. Panelmonterede enheder bruges ofte til hovedindgående forsyningssynlighed, mens DIN-skinneenheder håndterer distribueret undermåling på tværs af flere fødere inden for samme installation.

Q3: Hvordan ved jeg, hvilken nøjagtighedsklasse jeg har brug for?

Overvej, hvad dataene skal bruges til. Generel belastningsovervågning kan typisk bruge en bredere toleranceklasse, mens kredsløb knyttet til fakturering, omkostningsfordeling eller kontraktlig rapportering normalt kræver en strammere nøjagtighedsklasse.

Q4: Kræver en panelmonteret energimåler altid strømtransformatorer?

Ikke altid. Nogle panelmonterede enheder understøtter direkte forbindelse til lavere strømområder, mens feedere med højere strøm typisk kræver eksterne strømtransformatorer, der er tilpasset den forventede belastning.

Q5: Hvad skal tjekkes først, når man planlægger en installationsvejledning til energimålere på et nyt projekt?

Start med at bekræfte spændingssystemet, forventet belastningsområde og tilslutningsmetode, da disse bestemmer både den korrekte målerværdi og om en DIN-skinne eller et panelmonteret format fysisk vil passe til den tilsigtede placering.
