Hvad er en UPS?

UPS (Uninterruptible Power Supply) er en nødstrømforsyningsenhed, der integrerer strømkonvertering, energilagring og kontrolfunktioner - et omfattende strømbeskyttelsessystem, der omfatter ensrettere, invertere, batterier, statiske kontakter og styrekredsløb s.

Dens kernefunktionalitet omfatter to nøgleaspekter:

For det første, når strømforsyningen er normal, bortfiltrerer den netforstyrrelser, såsom spændingsudsving, overspændinger og harmoniske, og leverer stabil og ren strøm til belastninger.

For det andet, ved strømsvigt, skifter den problemfrit til batterilagret energi (online UPS-skiftetid <10 ms) for at forhindre belastningsudstyr i at gå ned, og data går tabt.

Kritisk afklaring: En UPS ≠ Bare et batteri! Batteriet er blot "energilagringskomponenten", kun ansvarlig for lagring af elektrisk energi. Et komplet UPS-system kræver koordineret betjening af kernemoduler, herunder ensretning, invertering og omskiftning for at opfylde dets strømbeskyttelsesmission.

Almindelige UPS-topologier og nøgleforskelle:

• Online UPS: Forsyner belastninger kontinuerligt gennem inverteren uden overførselstid, hvilket leverer den højeste strømkvalitet. Ideel til kritiske applikationer såsom industriel kontrol, medicinske faciliteter og datacentre (kernemålscenarier).

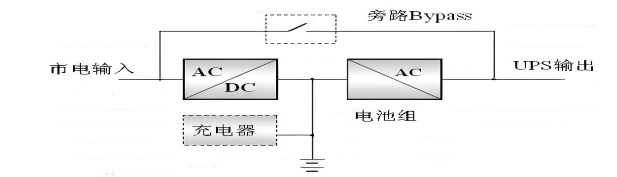

Online UPS leverer vekselstrøm gennem inverterkredsløbet uanset netspændingsstatus, hvilket holder inverteren altid i drift. Under udfald konverterer den straks lagret batterienergi til vekselstrøm til belastningen, hvilket opnår nul-afbrydelsesoverførsel.

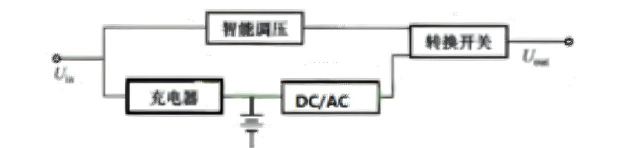

• Standby UPS: Forsyner direkte strøm under normale forhold og aktiverer kun inverteren under udfald med titusvis millisekunders overførselstid. Velegnet til ikke-kritiske belastninger som computere og routere.

1. Oplader: Oplader og flyder-oplader batteriet under normal forsyningsdrift.
2. DC/AC-inverter: Forbliver inaktiv, når forsyningen er til stede; under strømafbrydelser konverterer jævnstrøm (fra batteri) til vekselstrøm for belastninger, med udgangsbølgeformer inklusive firkantbølger, kvasi-kvadratbølger eller sinusbølger.
3. Overførselskontakt: Forbinder indgangsstrøm til belastninger under normal drift; afbryder strømforsyningen og tilslutter inverteren under udfald for at fortsætte med at forsyne belastninger.
4. Automatisk spændingsregulator: Regulerer og stabiliserer udgangsspænding, når forsyning er til stede.

• Line-Interactive UPS: Giver delvis spændingsregulering med overførselstid mellem online- og standby-typer. Velegnet til små kontormiljøer.

Under normal forsyningsdrift leverer den forbedret forsyningskraft til belastninger gennem intelligent trinskiftende transformerregulering, mens inverteren arbejder i omvendt tilstand for at oplade batteriet. Under udfald drives belastninger udelukkende af batterienergi gennem inverteren. Denne tovejskonverter fungerer som både inverter og oplader.

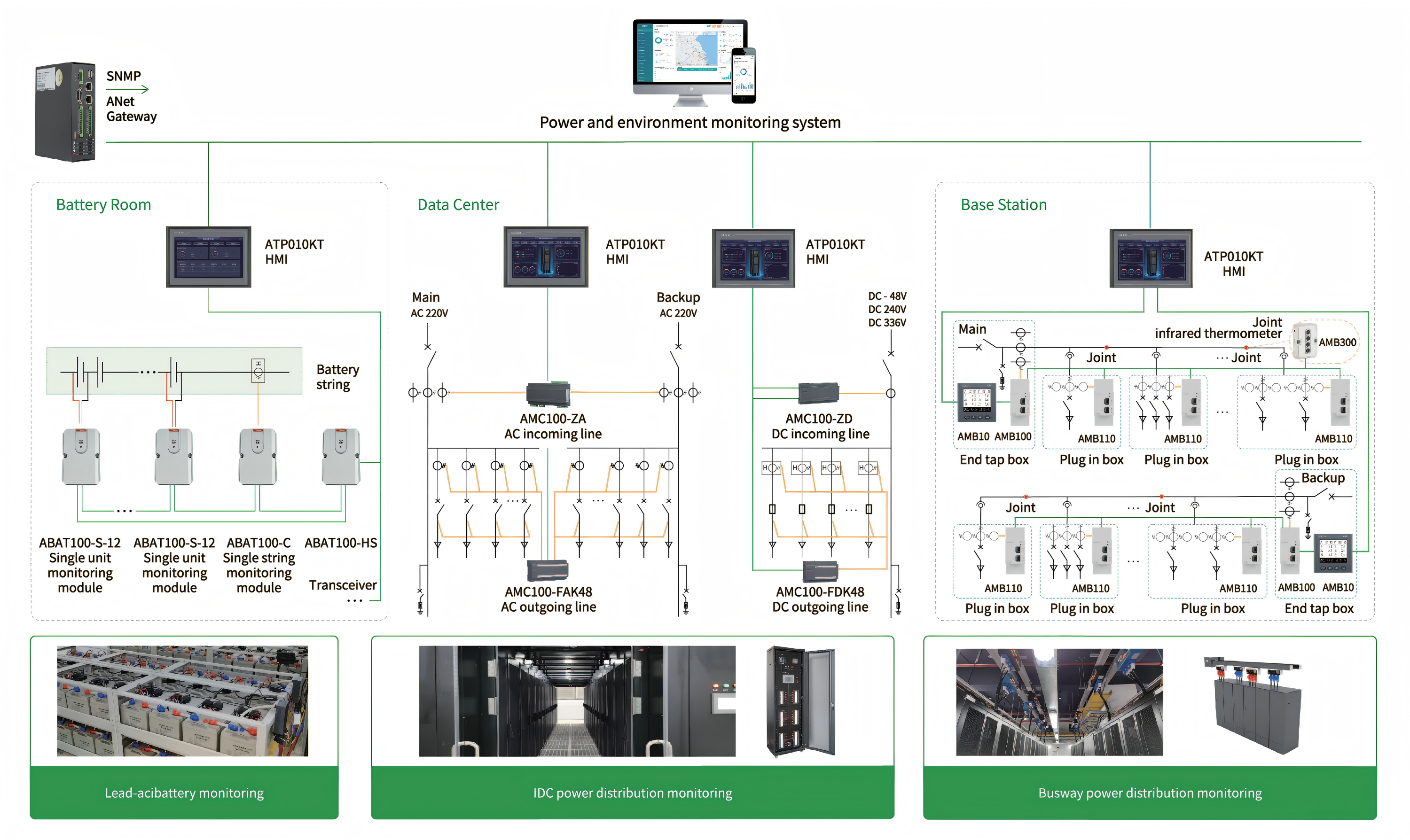

Acrel Solutions:

Batteriovervågning

• 24/7 online overvågning til tidlig påvisning af præstationsforringede celler
• Tre tilgængelige spændingsområder: 2V, 6V, 12V konfigurationer til at rumme de fleste batterityper
• Per-celle overvågning af spænding, intern modstand og negativ elektrodetemperatur
• Plug-and-play installation – enkel pol-til-pol-ledning kræver ingen specialuddannelse

• 24/7 online overvågning af lade-/afladningsstrøm og omgivende temperatur
• Har optisk isolering og MODBUS-protokolunderstøttelse for problemfri integration med tredjeparts overvågningssystemer
• Leverer høj pålidelighed og stabil ydeevne
